高精度三角波发生器

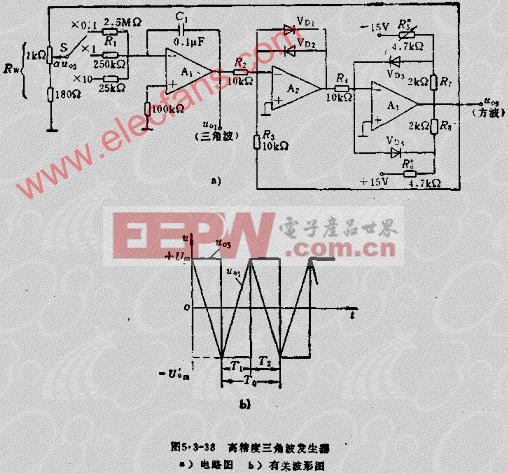

高精度三角波发生器如图5.3-38A是由三只集成运放组成的高精度三角波、方波产生电路。A1为积分电路，用来将方波转换成三角波；A2为比较限幅电路，A3为限幅倒相电路，它们用以产生方波。其中R2所引入的正反馈跨过两级，保证了电路的迅速翻转，是本电路的特点。由图5.3-38B可见A3的输出电压UO3被限制在+UOM~U'OM，此时加到A1的输入系数。经分析，当UOM=U'OM时图5.3-38B中的T1、T2、T0分别为

电路中，利用波段S改变积分常数作为三角波的频率粗调，电位器RW用于控制A1输入方波幅值，作为三角波的频率细调，R5、R0用来进行波形幅度对称调节。按图中标出的各元件计算，该电路的频率范围为0.1~100HZ，输出三角波、方波电压均为正角10V，电路线性优于0.01%。
