二运放组成的三角波发生器

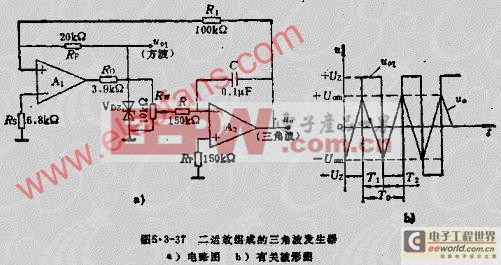

二运放组成的三角波发生器如图35.3-37A所示。

为一个由两只运放组成的三角波发生器，它是由迟滞比较顺A1和反相积分器A2组成，它们共同组成正反馈电路，形成自激振荡。A1输出UOT是对称方波，2输出UO是三角波，其波形如图5.3-37B所示，图中

式中A为RW的动头对地电压与RW上的电压之比，即电位器的分压比。

由上面各式可知，改变A和积分时间常数RC，可调节振荡频率，不影响输出波形幅值。所以，一般用RC作频率量程切换，RW作量程内的频率细调。
