基本电子概念

位是秒（s）,也常用毫秒（ms）或微秒（us）做单位。1s=1000ms，1s=1000000us。

频 率 交流电在1s内完成周期性变化的次数叫做频率，常用f表示。频率的单位是赫（Hz），也常用千赫（kHz）或兆赫（MHz）做单位。1kHz=1000Hz，1MHz=1000000Hz。交流电频率f是周期T的倒数，即

电 容： 电容是衡量导体储存电荷能力的物理量。在两个相互绝缘的导体上，加上一定的电压，它们就会储存一定的电量。其中一个导体储存着正电荷，另一个导体储存着大小相等的负电荷。加上的电压越大，储存的电量就越多。储存的电量和加上的电压是成正比的，它们的比值叫做电容。如果电压用U表示，电量用Q表示，电容用C表示，那么

电容的单位是法（F），也常用微法（uF）或者微微法（pF）做单位。1F=10 6 uF，1F=10 12 pF。
电容可以用电容测试仪测量，也可以用万用电表欧姆档粗略估测。欧姆表红、黑两表笔分别碰接电容的两脚，欧姆表内的电池就会给电容充电，指针偏转，充电完了，指针回零。调换红、黑两表笔，电容放电后又会反向充电。电容越大，指针偏转也越大。对比被测电容和已知电容的偏转情况，就可以粗略估计被测电容的量值。在一般的电子电路中，除了调谐回路等需要容量较准确的电容以外，用得最多的隔直、旁路电容、滤波电容等，都不需要容量准确的电容。因此，用欧姆档粗略估测电容量值是有实际意义的。但是，普通万用电表欧姆档只能估测量值较大的电容，量值较小的电容就要用中值电阻很大的晶体管万用电表欧姆档来估测，小于几十个微微法的电容就只好用电容测试仪测量了。

容 抗：交流电是能够通过电容的，但是电容对交流电仍然有阻碍作用。电容对交流电的阻碍作用叫做容抗。电容量大，交流电容易通过电容，说明电容量大，电容的阻碍作用小；交流电的频率高，交流电也容易通过电容，说明频率高，电容的阻碍作用也小。实验证明，容抗和电容成反比，和频率也成反比。如果容抗用X C 表示，电容用C表示，频率用f表示，那么

容抗的单位是欧。知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。

电 感： 电感是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么

电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。1H=1000mH，1H=1000000uH。

感 抗： 交流电也可以通过线圈，但是线圈的电感对交流电有阻碍作用，这个阻碍叫做感抗。电感量大，交流电难以通过线圈，说明电感量大，电感的阻碍作用大；交流电的频率高，交流电也难以通过线圈，说明频率高，电感的阻碍作用也大。实验证明，感抗和电感成正比，和频率也成正比。如果感抗用X L 表示，电感用L表示，频率用f表示，那么

感抗的单位是欧。知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。

阻 抗： 具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。阻抗常用Z表示。阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗

阻抗的单位是欧。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。也就是阻抗减小到最小值。在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。

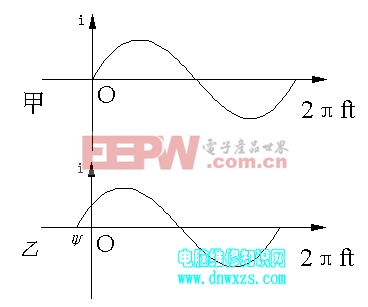

相 位： 相位是反映交流电任何时刻的状态的物理量。交流电的大小和方向是随时间变化的。比如正弦交流电流，它的公式是i=Isin2πft。i是交流电流的瞬时值，I是交流电流的最大值，f是交流电的频率，t是时间。随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零，，如图3甲所示。在三角函数中2πft相当于角度，它反映了交流电任何时刻所处的状态，是在增大还是在减小，是正的还是负的等等。因此把2πft叫做相位，或者叫做相。

图3
如果t等于零的时候，i并不等于零，公式应该改成i=Isin(2πft+ψ),如图3乙所示。那么2πft+ψ叫做相位，ψ叫做初相位，或者叫做初相。

相位差:两个频率相同的交流电相位的差叫做相位差，或者叫做相差。这两个频率相同的交流电，可以是两个交流电流，可以是两个交流电压，可以是两个交流电动势，也可以
