互感耦合振荡器

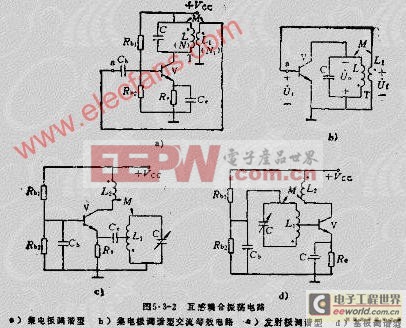

图5.3-2A所示为集电极调谐型互感耦合振荡电路，其调谐回路LC接在集电极电路内。图5.3-2B是它的交流等效电路。

电路的工作原理是：断开图中的A点，若共发选频放大器输入U1为上正下负，频率等于LC回路谐振频率的信号，此时放大器集电极负载回路LC等效为一纯电阻，其输出电压UO与UT反相，即UO为上负下正。由变压器T同名端决定了U1为上正下负，也就说U1与U1同相，满足正反馈的相应条件。如果L与L1之间的耦合量M合适，接上A点，电路就可维持正弦振荡，该电路的振荡频率FO、起振条件和反馈系数F分别为

式中M为L与L1之间的互感量；RO为折合到LC回路中的等效串联总损耗电路；HIO、HCO、H10、HFO为共发射极晶体管H参数；H10为输出端交流短路时的输入电阻；HFO为输出端交流短路时的正向电流传输系数；HFO为输入交流开路时的反向电压传输系数；HOO为输入端交流开路时的输出电导，下同。

互感耦合振荡电路还可把调谐回路接在发身极电路内或基极电路内，分别构成发射极调谐型和基极调谐型互感耦合振荡电路（见图5.3-2C和B）

比较上述三种电路，集电极调谐型在高频输出方面比其他两种稳定且幅度大，谐波成分较小。

由于基极和发射极之间的输入阻抗比较低，为了不至于过多地影响回路的Q值，故在后两种电路中，晶体管与回路之间采用部分接入方式。
