滤波器类型

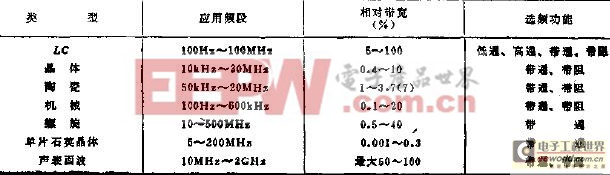

电子设置中应用的滤波器种类繁多，但根据其元器件的不同，可分为无源滤波器和有源滤波器两大类。无源滤波器使用的元件是无源元件，在这一大类滤波器中，根据选用的元件特征进行分类见表，此表示出各类滤波器的应用频段，相对带宽及选频功能。

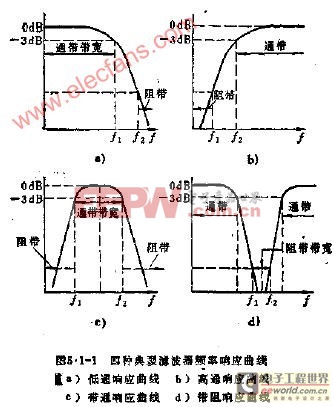

通常滤波器又按其频率的选择性分为以下四种形式，见图。

1 低通滤波器

它的通带由零延伸至某一规定的上限频率F1，阻带由F2延伸至无限大，位于通带和阻带之间的频率称为过渡带。其响应曲线见图a。

2 高通滤波器

阻带位于低频范围内，通带由F2延伸至无限大，其响应曲线见图b。

3 带通滤波器

通带限定在两个有限频率F1和F2之间，通带两侧分别是下阻带和上阻带。其响应曲线见图C。

4 带阻滤波器

阻带限定在两个有限频率F1与F2之间，阻带两侧分别是下通带和上通带，其响应曲线见图D。
