三极管替代MAX232电路设计方法
时间：06-19
来源：互联网
点击：
本文用两个三极管代MAX232，完成了数据线的制作。制作成本比用MAX232还低....
好了，现在给出MAX232的内部电路和我用三极管做的6688数据线电路图，给一些和我一样在边远山区买不到数据线，又买不到MAX232的机油参考～

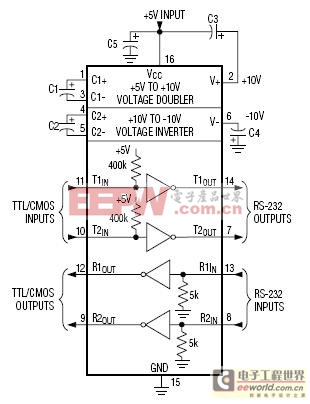

上面这张就是MAX232的内部电路图

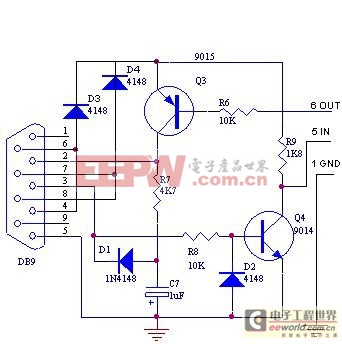

下面是我制作的用三极管代MAX232的6688数据线电路图，C7电容产生负压：
