感应同步器的基本结构

1.直线式感应同步器
　　直线式感应同步器的结构如图12.2.1所示，它由定尺和滑尺两部分组成，长尺为定尺，短尺为滑尺。感应同步器的定尺被安装在固定部件上（如机床的台座），而滑尺则与运动部件或被定位装置（如机床刀架）一起沿定尺移动。定尺和滑尺的材料、结构和制造工艺相同，都是由基板、绝缘粘合剂、平面绕组和屏蔽层等部分组成。

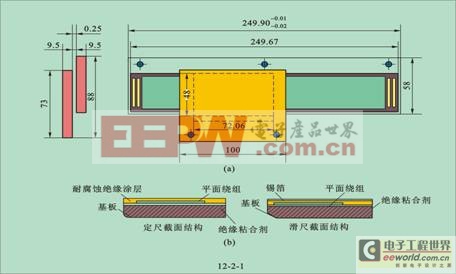

图12.2.1 直线式感应同步器的外形及定尺与滑尺的截面结构
1—耐腐蚀绝缘涂层 2－基板 3－平面绕组 4－绝缘粘合剂 5－锡箔

　　直线式感应同步器定尺和滑尺绕组的结构如图12.2.2所示。定尺和滑尺的上的绕组均为矩形绕组，定尺绕组为单相连续绕组，节距为。滑尺上分布有两组间断绕组，两绕组相差90°相位角，分别称为正弦绕组和余弦绕组，两相绕组节距相同，均为。
通常滑尺的节距 与定尺的节距 相等。

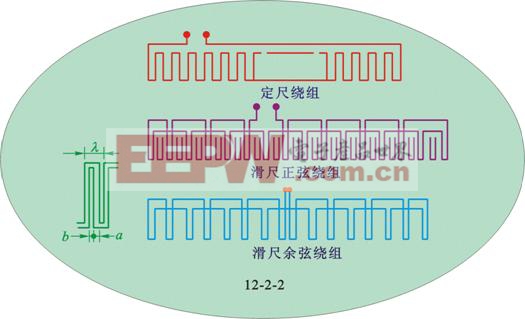

图12.2.2 直线式感应同步器的绕组结构

2. 圆盘式感应同步器
　　圆盘式感应同步器由定子和转子组成，形状呈圆片形，如图12.2.3所示。圆盘感应同步器定子和转子绕组的制造工艺与直线式感应同步器相同，定子相当于直线式感应同步器的滑尺，转子相当于定尺。
　　圆盘式感应同步器又称旋转式感应同步器，其直径一般有50mm、76mm、178mm和302mm等几种，径向绕组导体数（即极数）有180、256、360、512、720和1080等数种。圆盘式感应同步器在极数相同情况下，感应同步器的直径越大，其精度越高。转子是绕转轴旋转，通常采用导电环直接耦合输出，或者通过耦合变压器，将转子的初级感应电势经气隙耦合到定子次级上输出。

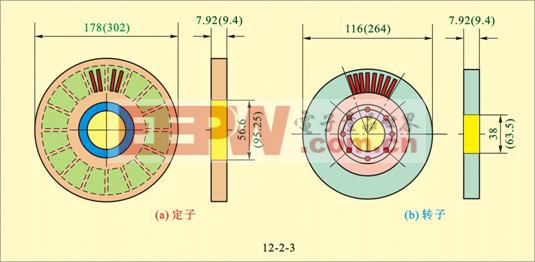

图12.2.3 圆盘式感应同步器的结构
