金属-氧化物-半导体场效应管
结型场效应管的输入电阻虽然可达106~109W,但在要求输入电阻更高的场合,还是不能满足要求。而且,由于它的输入电阻是PN结的反偏电阻,在高温条件下工作时,PN结反向电流增大,反偏电阻的阻值明显下降。与结型场效应管不同,金属-氧化物-半导体场效应管(MOSFET)的栅极与半导体之间隔有二氧化硅(SiO2)绝缘介质,使栅极处于绝缘状态(故又称绝缘栅场效应管),因而它的输入电阻可高达1015W。它的另一个优点是制造工艺简单,适于制造大规模及超大规模集成电路。
MOS管也有N沟道和P沟道之分,而且每一类又分为增强型和耗尽型两种,二者的区别是增强型MOS管在栅-源电压vGS=0时,漏-源极之间没有导电沟道存在,即使加上电压vDS(在一定的数值范围内),也没有漏极电流产生(iD=0)。而耗尽型MOS管在vGS=0时,漏-源极间就有导电沟道存在。
4.3.1 N沟道增强型场效应管
一、结构
( vGS>VT )
式中IDO是vGS=2VT时的漏极电流iD。
2. 参数
MOS管的主要参数与结型场效应管基本相同,只是增强型MOS管中不用夹断电压VP,而用开启电压VT表征管子的特性。

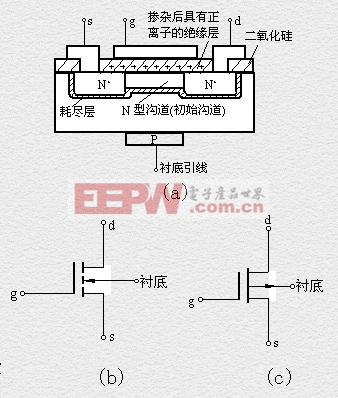

4.3.2 N沟道耗尽型场效应管

图1

| 结构种类 | 工作方式 | 符 号 | 电压极性 | 转移特性 iD = f (vGS) | 输出特性 iD = f (vDS) | |
| VP或VT | VDS | |||||
| N沟道 MOSFET | 耗 尽 型 | ![]() | (-) | (+) | ![]() | ![]() |
| 增 强 型 | ![]() | (+) | (+) | ![]() | ![]() | |
| P沟道 MOSFET | 耗 尽 型 | ![]() | (+) | (-) | ![]() | ![]() |
| 增 强 型 | ![]() | (-) | (-) | ![]() | ![]() | |
| P沟道 JFET | 耗 尽 型 | ![]() | (+) | (-) | ![]() | ![]() |
| N沟道 JFET | 耗 尽 型 | ![]() | (-) | (+) | ![]() | ![]() |
| P沟道 GaAs MESFET | 耗 尽 型 | | (-) | (+) | ![]() | ![]() |
