相位累加器原理

一个正弦波，虽然它的幅度不是线性的，但是它的相位却是线性增加的。
DDS 正是利用了这一特点来产生正弦信号。如图 2，根据DDS 的频率控制字的位数N，把360° 平均分成了2的N次等份。

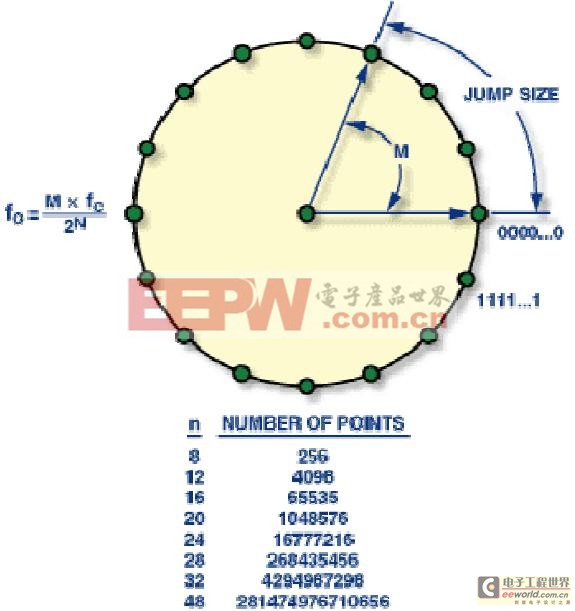

图2，相位累加器原理
假设系统时钟为Fc，输出频率为Fout。每次转动一个角度360°/2N， 则可以产生一个频率为Fc/2N 的正弦波的相位递增量。那么只要选择恰当的频率控制字M，使得 Fout / Fc= M / 2N,就可以得到所需要的输出频率Fout，
Fout = Fc*M / 2N,相位幅度转换通过相位累加器，我们已经得到了合成Fout 频率所对应的相位信息，然后相位幅度转换器把0°~360°的相位转换成相应相位的幅度值。比如当DDS 选择为2V p-p 的输出时，45°对应的幅度值为0.707V，这个数值以二进制的形式被送入DAC。这个相位到幅度的转换是通过查表完成的。
DAC 输出代表幅度的二进制数字信号被送入DAC 中，并转换成为模拟信号输出。注意DAC 的位数并不影响输出频率的分辨率。输出频率的分辨率是由频率控制字的位数决定的。
