双口网络

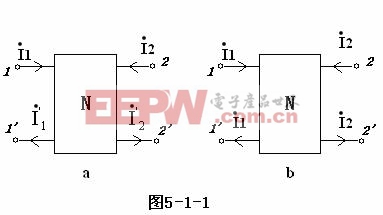

任何一个网络，不论其内部复杂与否，如果有四个端子与外电路相连接，则称该网络为四端网络（见图5-1a）。如果流进一个端子的电流等于流出另一个端子的电流，则称这两个端子为一个端口。四端网络中，如果两对端子的流入和流出的电流始终相等（见图5-1b），即进入1端和离开1′端的电流均为；而进入2端和离开2′端的电流均为，则该网络称为二端口网络，简称为双口网络。

应当指出，四个端子对外连接的网络不一定是双口网络，因为四个线端的电流可以不是两两成对的，端子电流只满足基尔霍夫电流定律的约束，只有当端子电流还同时满足，时，该四端网络才是双口网络。

双口网络电压和电流的参考方向选取见图5-1b所示，端口电流流入的端子标为1或2，电流流出的端子标为1′或2′。端口电压的参考方向通常选取与电流参考方向相同， 从1端指向1′端，从2端指向2′端。在分析变压器、放大器等实际双口电路器件时，往往称1-1′端为输入端，2-2′端为输出端。

根据所选取的变量不同，双口网络可以建立六组不同的外特性方程，相应地有六组不同的参数。以下分别加以叙述。
