矩阵形式的回路电流方程
时间:07-17
来源:互联网
点击:
建立矩阵形式的回路电流方程组,其推导过程与上节节点电压法相类似。首先定义一个一般性支路(典型支路)如图7-6-1所示,然后写出每一支路的电压电流关系式,并用矩阵形式表示为:
(7-7-1)
当网络不包含受控源时,Z为一对角矩阵。
把式(7-7-1)两边左乘回路矩阵
,并考虑到式(7-3-5)与式(7-3-8),可得:

即有:
(7-7-2)
或 :
(7-7-3)
式中,
称为回路阻抗矩阵;
为回路电流列向量。式(7-7-2)与式(7-7-3)即为矩阵形式的回路电流方程。式中各量
及
可由实际电路及有向图、参考典型支路方向而系统地列写出来。由该矩阵形式的回路电流方程组可解出回路电流值
,然后求出各支路电流
,再由式(7-7-1)求出各支路电压
。
例7-7-1 电路及其有向图如图7-7-1所示,取支路1、2、3为树支,试建立矩阵形式的回路电流方程。
解:选择单连支回路作为基本回路,则可写出基本回路矩阵为:

图 7-7-1

支路阻抗矩阵为:

电压源及电流源列向量为:

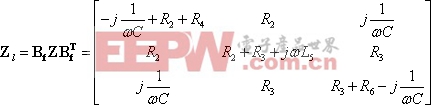

回路阻抗矩阵为:

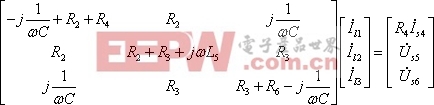

最后可得矩阵形式的回路方程为:

对于具有受控源的电路,如元件电压控制电流源或元件电流控制电压源,其处理方法和节点电压法相同,受控源情况可在列写支路阻抗矩阵Z或支路导纳矩阵Y中加以考虑。由于在采用回路电流法时须预先选择一组独立回路,因此在实际应用中不如节点法方便。
