双口网络的等效电路

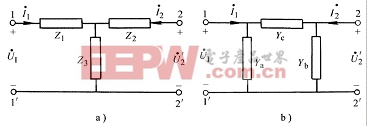

双口网络用某个等效电路来替代时，等效电路必须和原网络具有相同的外部特性。对于无独立源和受控源的双口网络，可以用三个独立参数来表征它。通常，一组确定的参数所对应的电路是不唯一的，其中最简单的有三个阻抗或导纳元件组成的等效电路。图5-7-1所示的T型和型电路即为最简双口网络等效电路。

图 5-7-1

对于T型等效电路，如果一个双口网络的参数已知，则可采用反推法来计算出等效电路的阻抗。若已知双口网络的开路参数Z，则可根据图5-7-1a算出T型等效电路的Z参数为：

由上式解出：

（5-7-1）

若Z参数已知，可立即得到T型等效电路的三个阻抗值。

如果已知双口网络的传输参数，则先计算T型等效电路的传输参数：

，，

由上面三式得：

（5-7-2）

若双口网络的传输参数已知，则可由上式得到T型等效电路的阻抗值。
