非隔离型开关变换器详细介绍
时间:07-22
来源:互联网
点击:
降压变换器
Buck电路:降压斩波器,入出极性相同。
由于稳态时,电感充放电伏秒积相等,因此:
(Ui-Uo)*ton=Uo*toff,
Ui*ton-Uo*ton=Uo*toff,
Ui*ton=Uo(ton+toff),
Uo/Ui=ton/(ton+toff)= Δ
即,输入输出电压关系为:Uo/Ui=Δ(占空比)
升压变换器
Boost电路:升压斩波器,入出极性相同。
利用同样的方法,根据稳态时电感L的充放电伏秒积相等的原理,可以推导出电压关系:
Uo/Ui=1/(1-Δ)
图2-3:Boost电路拓补结构
这个电路的开关管和负载构成并联。在S通时,电流通过L平波,
电源对L充电。当S断时,L向负载及电源放电,输出电压将是输入电压Ui+UL,因而有升压作用。
逆向变换器
Buck-Boost电路:升/降压斩波器,入出极性相反,电感传输。
电压关系:Uo/Ui=-Δ/(1-Δ)
图2-4:Buck-Boost电路拓补结构
S通时,输入电源仅对电感充电,当S断时,再通过电感对负载放电来实现电源传输。
所以,这里的L是用于传输能量的器件。
丘克变换器
Cuk电路:升/降压斩波器,入出极性相反,电容传输。
电压关系:Uo/Ui=-Δ/(1-Δ)。

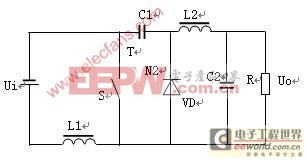

图2-5:Cuk变换器电路拓补结构
当开关S闭合时,Ui对L1充电。当S断开时,Ui+EL1通过VD对C1进行充电。再当S闭合时,VD关断,C1通过L2、C2滤波对负载放电,L1继续充电。
这里的C1用于传递能量,而且输出极性和输入相反。
