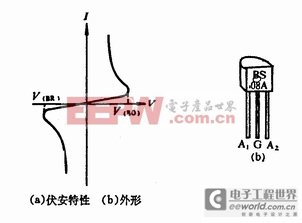

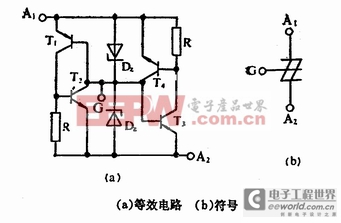

硅双向开关SBS（Silicon bidirectional Switch）也叫双向触发晶体管。它相当于把两只硅单向开关反极性并联，等效电路及符号如图1所示，伏安特性及典型产品的外形见图2。硅双向开关的正向特性及用途与硅单向开关相同，而正、反向转折电压的对称性又与双向触发二极管相近，区别只是对称性更好（偏差小于0.2V）。

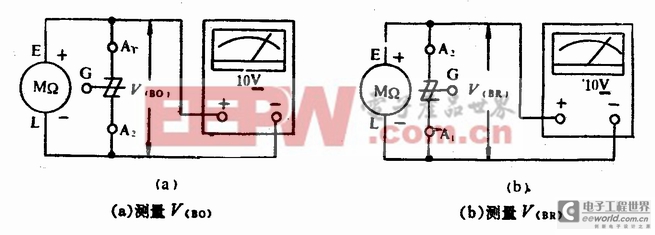

使用万用表判定门极G的方法与硅单向开关相同，不再赘述。另外由于A1、A2极在结构上完全对称，可不再区分，允许互换使用。检查正、反向转折电压对称性的电路见图3。仍由兆欧表和万用表相配合，分别测出V（BO）、V（BR），最后比较二者之差。

实例：被测硅双向开关为BS08A。选500型万用表R×100档测得③-②、①-②的电阻分别为820Ω和830Ω，并具有对称性，由此判定②（中间脚）为门极。按图5.9.25所示电路分别测出V（BO）=8.35V，V（BR）=8.2V，二者仅相差0.15V，证明对称性很好。
