SPF型功率电感

时间：07-24 来源：互联网点击：

SPF型功率电感特性及应用

●使用载带包装运用于SMT。
●耐大电流，低直流电阻，椭圆形：4.5*6.6mm~15.0*18.5mm，高度：2.9mm~7.5mm。
●适用于回流焊SMT工艺。
●无铅产品，符合RoHS指令。
●广泛应用于便携式笔记本电脑，电源设备，升降压转换，数字摄像机，扫描仪，光驱，DVD等。

SPF型功率电感产品标示

1) 产品类型 Product type。

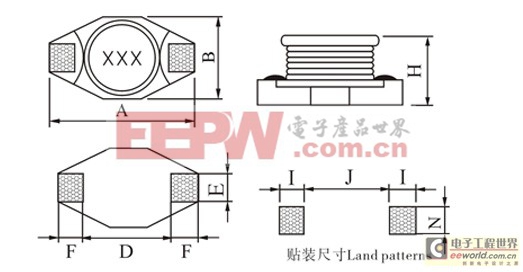

SPF型功率电感外型尺寸(单位：mm)

SPF型功率电感电气性能

型号	A(max)	B(max)	H(max)	D(Ref)	ERef)	FRef)	NRef)	I	J
SPF1608	6.60	4.45	2.92	4.32	1.27	1.02	3.65	1.4	4.06
SPF3310	12.95	9.40	3.50	7.62	2.54	2.54	2.79	2.92	7.37
SPF3316	12.95	9.40	5.21	7.62	2.54	2.54	2.79	2.92	7.37
SPF3340	12.95	9.40	11.43	7.62	2.54	2.45	2.79	2.92	7.37
SPF5022	18.54	15.24	7.11	12.70	2.45	2.45	2.79	2.92	12.45
