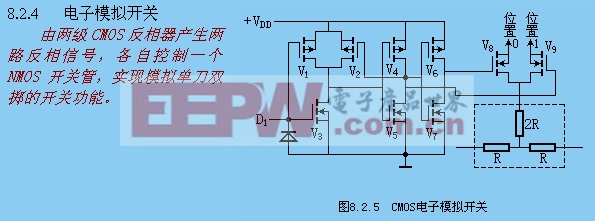

8.2.4 电子模拟开关

8.2.5 D/A转换器的主要参数

8.2.6 集成D/A转换器CDA7524及应用

第8章 数模和模数转换器

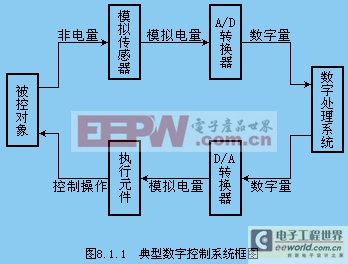

8.1 概述
数模转换是将数字量转换为模拟电量（电流或电压），使输出的模拟电量与输入的数字量成正比。实现这种转换功能的电路叫数模转换器（DAC）。
模数转换则是将模拟电量转换为数字量，使输出的数字量与输入的模拟电量成正比。实现这种转换功能的电路称为模数转换器（ADC）。

8.2 D/A转换器

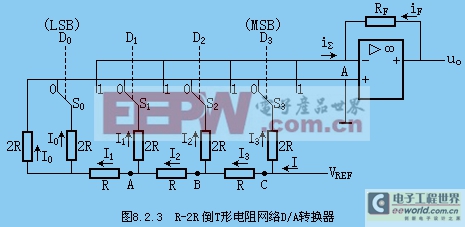

8.2.3 R－2R倒 T形电阻网络D/A转换器

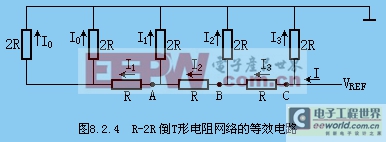

一、R－2R倒T形电阻网络的特点及转换原理

流入求和运算放大器的电流为：

这样就实现了数字量到模拟量的转换。

二、求和运算放大器的输出电压

倒T形电阻网络由于流过各支路的电流恒定不变，故在开关状态变化时，不需电流建立时间，所以该电路转换速度高，在数模转换器中被广泛采用。

8.2.5 D/A转换器的主要参数
1．分辨率
分辨率是指D/A转换器模拟输出所能产生的最小电压变化量与满刻度输出电压之比。对于一个n位的D/A转换器，分辨率可表示为

分辨率与D/A转换器的位数有关，位数越多，能够分辨的最小输出电压变化量就越小。
2．转换精度
转换精度是指D/A转换器实际输出的模拟电压与理论输出模拟电压的最大误差。通常要求D/A转换器的误差小于ULSB/2 。

3．转换时间
转换时间是指D/A转换器在输入数字信号开始转换，到输出的模拟电压达到稳定值所需的时间。转换时间越小，工作速度就越高。

8.2.6 集成D/A转换器CDA7524及应用

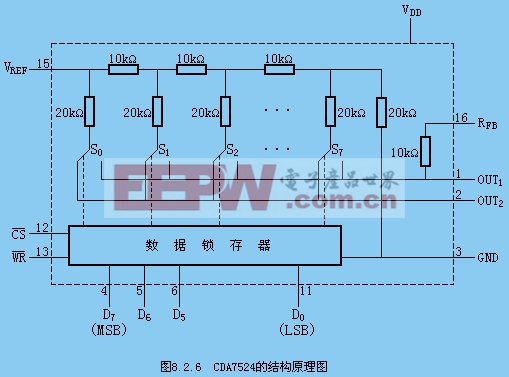

CDA7524是 CMOS 8位并行D/A转换器。电源电压VDD可在+5～+15 V之间选择。具有电阻网络和电子模拟开关及数据锁存器，还有片选控制和数据输入控制端，便于和微处理器进行接口的D/A转换器，多用于微机控制系统中。

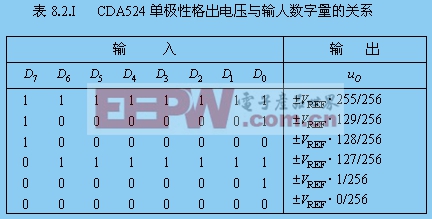

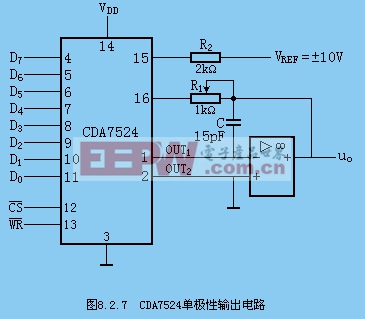

一、CDA7524的单极性输出应用

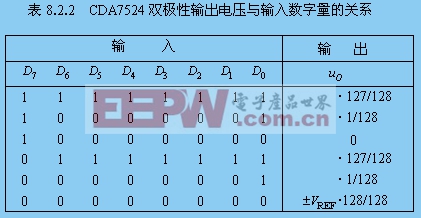

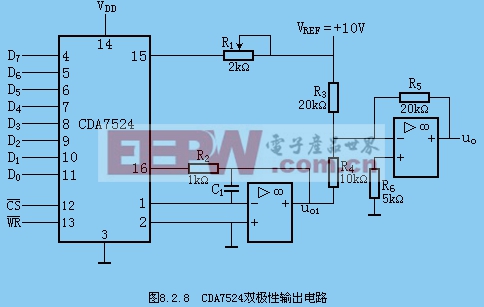

二、CDA7524的双极性输出应用
