3×4的矩阵键盘电路图及汇编语言源程序

3×4的矩阵键盘通过并行接口芯片8255A与微机相连。8255A的A口定义为输出口，与键盘行线相连；B口定义为输入口，与键盘列线相连。设8255A A口地址为40H，B口地址为41H，控制寄存器地址为43H。

MOV AL，82H
OUT 43H，AL
BEGIN：MOV AL，0
OUT 40H，AL
WAIT : IN AL，41H
AND AL，0FH
CMP AL，0FH
JZ WAIT
MOV CX，7FFH
L0： LOOP L0
ST： MOV BL，3
MOV BH，4
MOV AL，0FEH
MOV CL，0FH
MOV CH，0FFH
L1： OUT 40H，AL
ROL AL
MOV AH，AL
IN AL，41H
AND AL，CL
CMP AL，CL
JNZ L2
ADD CH，BH
MOV AL，AH
DEC BL
JNZ L1
JMP BEGIN
L2： INC CH
RCR AL
JC L2
MOV AL，CH
JMP KEYTABLE

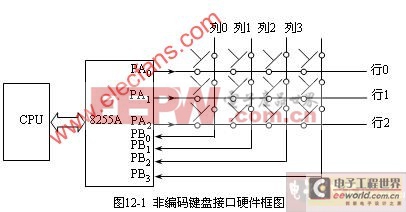

图12-1 非编码键盘接口硬件框图
