石英谐振器的数学描述

在压电材料中，电流和电压与弹性位移和应力的耦合

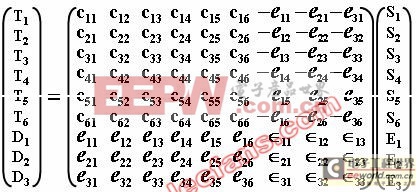

{T} = [c] {S} - [e] {E}
{D} = [e] {S} + [∈] {E}
式中：
{T} = 应力张量， [c] =弹性刚度矩阵，{S} =应变张量， [e] =压电矩阵
{E} = 电场矢量， {D} =电位移矢量， [∈] = 介电矩阵
对于线性压电材料

式中：

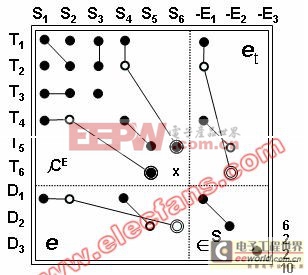

石英的电弹性矩阵
除了各主斜线完全相易，其它各线连接
数值方程。
○表示●的负值
◎表示数值方程的两倍
×表示1/2（C11－C12）
独立的非零常数的数量取决于晶体的对
称性。对于石英（三角晶系，32 中晶类），

有10 个独立的线性常数：6 个弹性常数，2 个压电常数和2 个介电常数。这些“常数”均与
温度、应力、坐标系有关。
为了描述谐振器的性能，必须在晶片表面相当的电和机械边界条件下连续求解牛顿运动
定律和麦克斯韦微分方程*

这些方程很“凌乱”，对实际上可以实现的三维谐振器，决不能以闭合形式求解。几乎
所有的理论文章均采用近似值。
某些最重要的谐振器现象（如加速度灵敏度）是由于非线性效应引起的。石英具有许多
高阶常数，例如14 个三阶弹性常数和23 个四阶弹性常数，以及16 个三阶压电系数；非线
性方程很“凌乱”。
*磁场效应一般可以忽略不计；石英是非磁性的，但磁场能够影响安装结构和电极。
