石英谐振器的泛音响应

石英谐振器的泛音响应

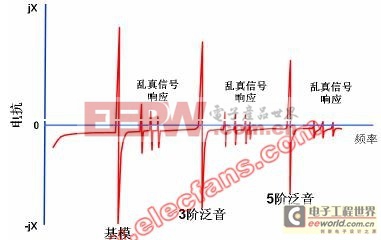

上图显示了石英谐振器的模态谱，包括基模，三阶泛音，5 阶泛音和一些乱真信号响应，
即寄生模。在振荡器应用上，振荡器总是选择最强的模式工作。一些干扰模式有急剧升降的
频率—温度特性。有时候，当温度发生改变，在一定温度下，寄生模的频率与振荡频率一致，
这导致了“活动性下降”。在活动性下降时，寄生模的激励引起谐振器的额外能量的消耗，
导致Q 值的减小，等效串联电阻增大及振荡器频率的改变。当阻抗增加到相当大的时候，
振荡器就会停止，即振荡器失效。当温度改变远离活动性下降的温度时，振荡器又会重新工
作。
寄生模能有适当的设计和封装方法控制。不断修正电极与晶片的尺寸关系（即应用能陷
原则），并保持晶片主平面平行，这样就能把寄生模最小化。

寄生模与温度的关系
（3MHz 矩形AT 切谐振器，22×27×0.552mm）

寄生模的频率温度曲线与主模的频率温度曲线相交处产生活动性下降。这样的活动性下
降对于激励电平和负载阻抗很敏感。

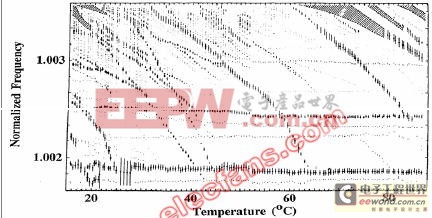

这个图表显示了AT 切石英晶体谐振器寄生模的频率—温度特性。温度系数范围上限为
-91ppm/℃。适当的设计能够把寄生模最小化。
