谐振器振动幅度的分析

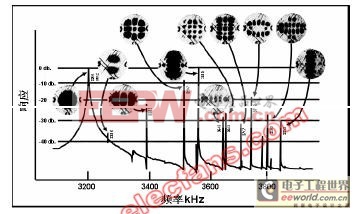

基模圆形AT 切谐振器频率扫描中被激励的各种模式的X 射线光谱形貌图（2I. 0 面）。
3.2MHz 处的第1 个峰值是主模，所有其他模均为寄生模。黑色面积相当于位移大小。

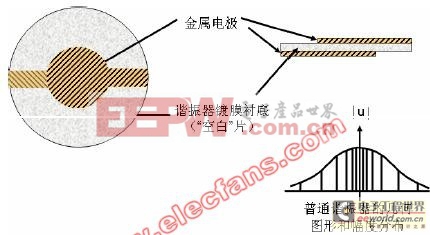

在理想的谐振器中，振动幅度在电极表面呈指数衰减。在经过适当设计的谐振器中，振
动能量可以忽略不计，不再受装架和焊接结构的影响，即边缘必须固定不动，以便谐振器能
够具有高Q 值。谐振器表面点的位移是与激励电流成正比的。在厚度剪切谐振器中(10MHz)
所使用的典型激励电流，最大位移只有几个原子的间距。
