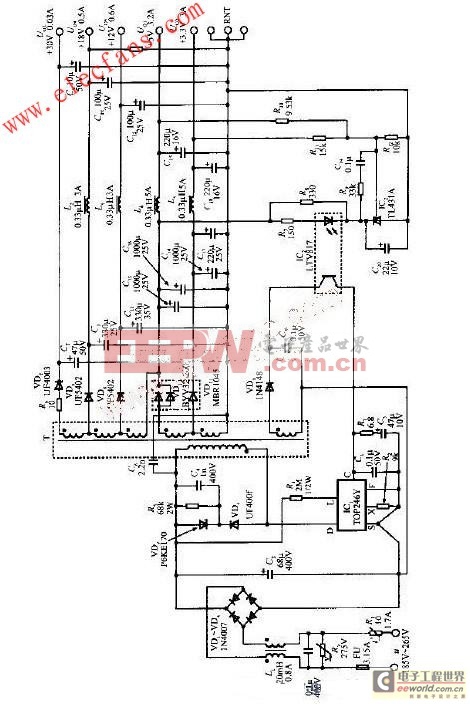

基于TOP246Y的45W多路输出开关电源电路设计

本电路可作为机顶盒、电报译友器、大容量硬盘驱动器或笔记本电脑的开关电源。该电源在输入电压为交流185V~265V时，额定输出功率为45W，峰值输出率可达60W。电源效率N大于或等于75%，空载时的功耗仅为0.6W。五路输出分别为：UO1（5V、3.2A）、UO2（3.3V、0.03A）、UO4（18V、0.5A）、UO6（12V、0.6A）；它们的负载调整率依次为正负5%、正负5%、正负8%、正负7%、正负7%。现将5V和3.3V作为主输出，并按一定的比例引入了反馈量，使这两路的稳压性能最佳。其余各路为辅输出。
　　考虑到开关电源周围的环境温度较高，TOP246Y适合温度不超过60度的标准机顶盒。
