三极管的放大作用

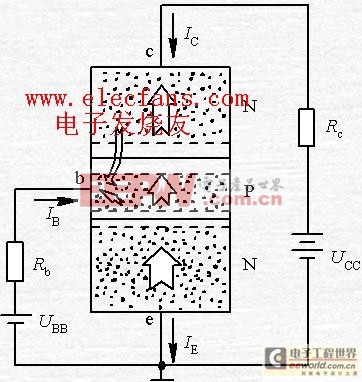

三极管中载流子的传输过程:详细请看：半导体三极管ppt 文档。

1. 载流子的传输过程
(1) 发射。
(2) 扩散和复合。
(3) 收集。

2. 电流分配

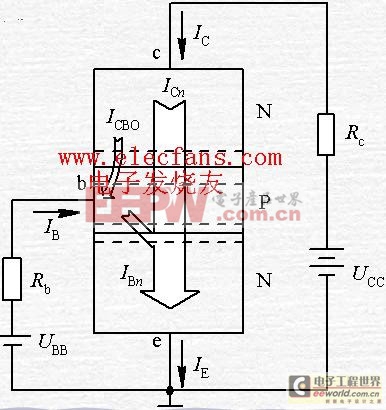

三极管电流分配图

集电极电流ＩＣ由两部分组成：ＩＣｎ和ＩＣＢＯ, 前者是由发射区发射的电子被集电极收集后形成的, 后者是由集电区和基区的少数载流子漂移运动形成的,称为反向饱和电流。 于是有
?? ＩＣ＝ＩＣｎ＋ＩＣＢＯ (2 - 1)

发射极电流ＩＥ也由两部分组成：ＩＥｎ和ＩＥｐ。ＩＥｎ为发射区发射的电子所形成的电流, ＩＥｐ是由基区向发射区扩散的空穴所形成的电流。因为发射区是重掺杂, 所以ＩＥｐ忽略不计, 即ＩＥ≈ＩＥｎ。ＩＥｎ又分成两部分, 主要部分是ＩＣｎ, 极少部分是ＩＢｎ。ＩＢｎ是电子在基区与空穴复合时所形成的电流, 基区空穴是由电源ＵＢＢ提供的,故它是基极电流的一部分。 ?

基极电流ＩＢ是ＩＢｎ与ＩＣＢＯ之差：

发射区注入的电子绝大多数能够到达集电极, 形成集电极电流, 即要求ＩＣｎ>>ＩＢｎ。 ?

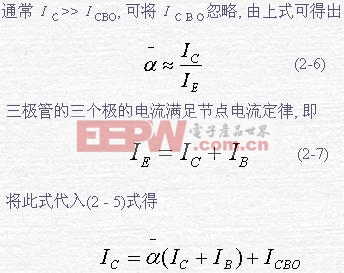

通常用共基极直流电流放大系数衡量上述关系, 用α来表示, 其定义为

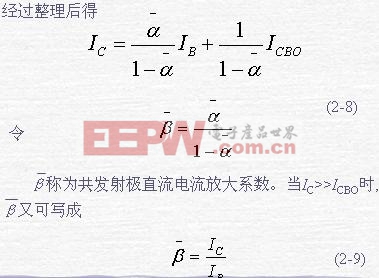

一般三极管的α值为0.97～0.99。将(2-4)式代入(2-1)式, 可得?
