如何用赛灵思FPGA实现4G无线球形检测器

宽带无线接收检测过程，但不包括软输出生成模块。目标芯片是Virtex-5 XC5VFX130T-2FF1738 FPGA。设计的时钟频率为225MHz，可用的数据率为83.965MB/s。

System Generator和基于模型的设计

我 们使用针对DSP设计流程的赛灵思SystemGenerator实现了完整的硬判链。设计验证工作不仅使用了MATLAB/Simulink 环境的仿真语义，还有SystemGenerator的协同仿真功能。信道矩阵参数的同相部分和正交部分从正常的分布得出，并由MATLAB交付给 SystemGenerator建模环境。我们同样使用这种仿真框架进行了比特误码率计算。

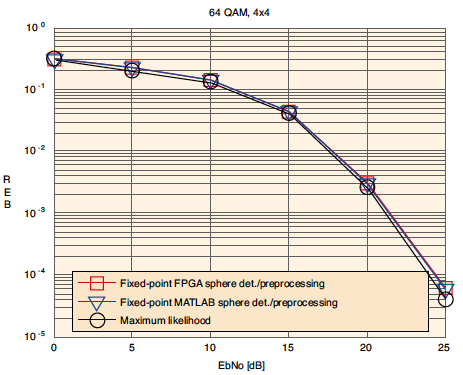

图 4对我们的定点硬判决设计BER曲线、浮点硬判决设计BER曲线和最佳ML参考曲线进行了比较。我们通过对赛灵思ML510开发平台进行基于以太网的硬件 协仿真，开发出了该设计的硬件演示。信道矩阵参数采用赛灵思AWGNIP核发送给球形检测器。我们通过把设计嵌入到自同步BER测试器来计算BER。该仪 器能够向检测器发送输入并捕获误码。

本文就采用空分复用MIMO的通信系统使用的球形检测器进行了简要介绍。我们详细探讨了球形检测器和信 道矩阵预处理器的架构情况。实现预处理的方法有许多种，虽然我们的方法在计算上要复杂一点，但得出的BER性能接近最大似然。虽然我们的讨论是围绕 WiMAX进行的，设计人员可以把其中的许多方法用于3G/ LTE(长期演进)无线系统。
