大神之作：新型调制/解调技术发威，中功率无线充电效率升级

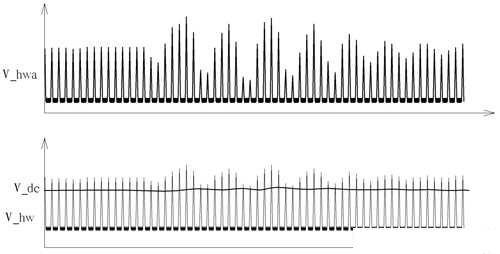

图5　供电线圈讯号波峰取样放大

另外一路由D603透过分压电阻R603、R604后输入到OPA2作为差动放大输入端，其讯号为图5中之V_hw讯号再经OPA2放大后输出为V_hwa讯号，D603、D701用来控制V_dc与V_hw有相同的压降，而R603、R604、R703、R704用来设定分压比例使得V_dc能保持在略低于V_hw之讯号，确保OPA2可以只放大波峰中高低变化之部分。

OPA2输出讯号再传送到D601、R612、C612为一检波电路，参考图6中经过D601讯号为V_env该讯号为波峰讯号之检波结果，但该讯号之直流稳态非固定值，所以在透过C613、R614、R615构成之去交连耦合电路得到之波形为V_trig，而该波型最后传到TX-U1进行解码处理，在图6中能看到原供电线圈上之讯号V_coil转换到V_trig之差异。

图6　供电线圈讯号检波与交连耦合

另外，在参考图7中，V_coil上有间距不等的触发讯号，经由设计解调电路V_trig解析出清楚触发讯号，而TX_U1在接收此连续触发讯号组合进行解码之动作。

图7　供电线圈讯号与取出触发讯号波形

图8中对应从受电端调制讯号到供电端解调讯号之对应，其中能看出调制讯号时间很短，却可在供电端上解调出相当大与清楚之触发讯号，此为本文所介绍新型讯号调制与解调方法之目的，在最小的调制下完成最大的讯号解调，此设计能有效的完成在中功率电磁感应式无线充电中透过线圈传递控制资料。

图8　受电端调制讯号对应到供电端解调讯号
