低成本SM7515P 18V300mA反激式开关电源芯片方案

针对7W以下球泡类应用，钲铭科电子在原有SM7525基础上，进一步集成FB反馈环路，推出了更高集成度的SM7515P。SM7515P与SM7525的系统应用规格完全相同，与SM7525相比，进一步减少外围元件，提高可靠性。
一、SM7515P简介
      SM7515P是高性能的LED照明驱动功率开关电源芯片，采用单芯片高压集成工艺技术，无需启动电路，无需辅助绕组供电，无需FB反馈环路，输出开/短路保护和开机软启动等保护功能，系统可靠性好。
二、SM7515P典型应用方案
2.1 PSR系统应用

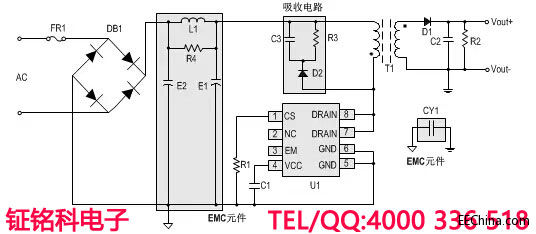

18V/300mA系统应用原理图



（注释：图中阴影部分为认证电路和吸收电路）

SM7515P系统应用时，最少仅需要九个必要元件。从系统应用电路看，芯片外围可集成的元件都已集成，对于隔离型LED照明恒流驱动系统，元件已经是最少的了。亲，您说还能再少吗？

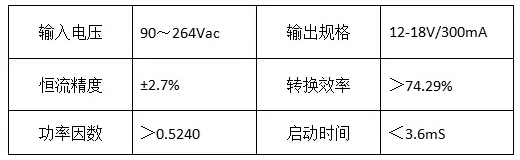

典型系统参数如下：

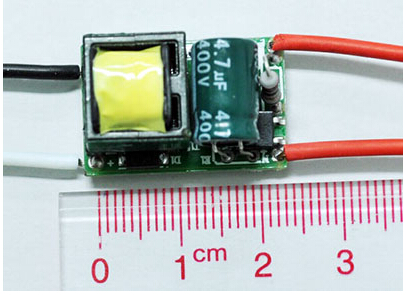

系统方案版如下图：



三、小结

SM7515P与SM7525相似，不但可以应用于PSR反激方案，而且可应用于Buck-boost方案，而且效率会比SM7525效率高，可广泛应用于7W以下球泡灯、蜡烛灯以及筒灯等多种LED照明驱动领域。
