高PF无频闪LED驱动电源方案芯片系列

[size=12.6316px]      针对高功率因数、无频闪的LED照明驱动方案，推出了多款高性价比的产品，包括：隔离式高功率因数无频闪驱动电源芯片SM7650，非隔离式高功率因数无频闪驱动电源芯片SM7630以及线性纹波消除芯片SM208ND。

[size=12.6316px]一、隔离式高功率因数无频闪驱动电源芯片SM7650
1.1 概述
      SM7650是一款应用于中大功率的高功率因数、高精度、高效率的原边反馈LED恒流驱动芯片。适用于90Vac~264Vac输入电压范围，系统的功率因数大于0.98，效率高于85%，恒流精度小于±3%。同时，输出端无工频闪烁，THD<10%。
      SM7650具有VDD欠压保护，GATE输出钳位以及输出过压、开路、短路等保护功能。可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证标准。

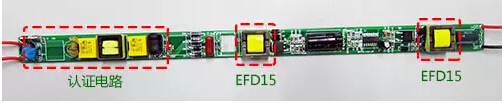

[size=12.6316px]1.2 SM7650实现的36V/1A无频闪方案实物图

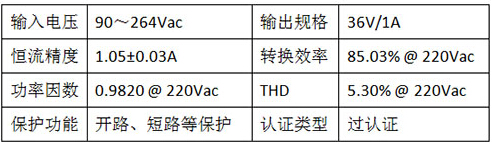

[size=12.6316px]1.3 典型的系统参数

[size=12.6316px]
二、非隔离式、无频闪高功率因数驱动电源芯片SM7630
2.1 概述
      SM7630是一款应用于中功率非隔离高功率因数无频闪的LED照明驱动芯片。适用于90Vac~264Vac输入电压范围，系统的功率因数大于0.98，效率可达90%以上，恒流精度小于±3%。同时，输出端无工频闪烁，THD<10%。
      SM7630集成了逐周期峰值电流限制，过压保护、VDD欠压保护，GATE输出钳位以及输出开短路等保护功能，以提高系统的可靠性。

[size=12.6316px]2.2 SM7630实现的80V/300mA无频闪方案实物图

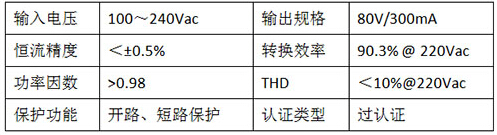

[size=12.6316px]2.3 典型的系统参数

[size=12.6316px]
三、纹波消除驱动芯片 SM208ND
3.1 概述
      SM208ND是一款消除电流纹波的芯片，应用于驱动LED灯串，消除前级驱动器产生的电流纹波。SM208ND与前级高功率因数LED恒流控制电路组合使用，可有效滤除前级输出电流工频纹波，实现高功率因数无频闪输出。

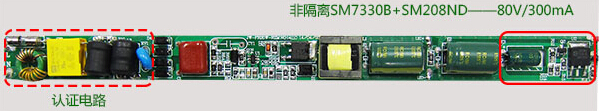

[size=12.6316px]3.2 SM208ND实现的 80V/300mA无频闪整体系统应用图

[size=12.6316px]      图中红色实线框外的为单级高功率因数有频闪的电路（我司的SM7330B），红色实线框内为“消除频闪电路”，即：SM208ND及其外围器件整体图。
      采用SM208ND实现无频闪的应用，仅需在原有频闪电路的负载端接入SM208ND电路，即可消除电流纹波，实现无频闪。仅需增加0.6~0.8RMB的成本。

[size=12.6316px]四、小结
      在室内照明时，为了降低光污染，提高光品质，建议使用无频闪的LED灯具。针对高功率因数无频闪应用，提供了SM7650，SM7630以及SM208ND等多种拓扑驱动芯片以及解决方案，相信总有一款适合您！
