led线性恒流驱动芯片SM2212E、SM2213E调光/调色方案

[size=12.6316px]    SM2212/3E是一系列支持多段调光/调色的线性恒流LED驱动芯片，在实际应用中无需更换已有的线路，利用原有墙壁的开关控制实现亮度/色温的调节，适用于220V、110V输入电压范围。

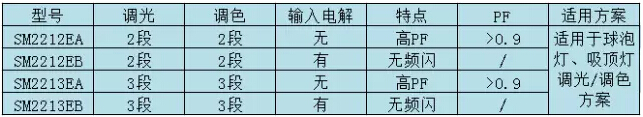

    SM2212E系列又包括EA（高PF版本）和EB版本，SM2213E系列又包含EA（高PF版本）和EB版，主要区别见下表格。

[size=12.6316px]
SM2212E特点(SM2212EA/EB)

[size=12.6316px]
1.输入电压200~240Vac或90~130Vac

[size=12.6316px]2.恒流精度: <±4%

[size=12.6316px]3.内置过温补偿

[size=12.6316px]4.可实现2段调节亮度，调节比例可外部设置

[size=12.6316px]5.可实现2段调节色温，输出功率可外部设置

[size=12.6316px]6.0.5-3秒开关切换，支持快速开关切换

[size=12.6316px]7.无电解应用PF>0.9（SM2212EA）

[size=12.6316px]
应用案例：2段亮度调节方案

      当SM2212E LED恒流电源芯片在开关分段调节亮度应用中，可根据开启关闭控制开关，依次改变输出电流的大小，从而改变LED灯的亮度，调节比例可以通过外接REXT电阻进行调整。

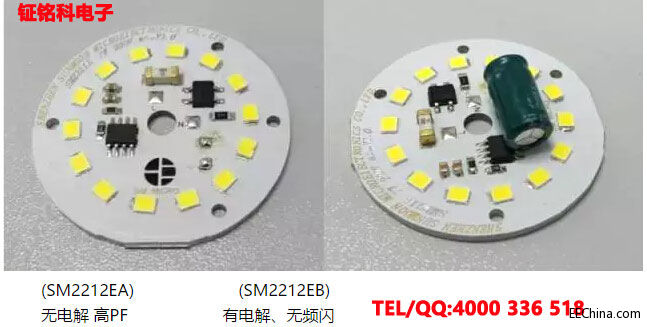

      下图是SM2212E实现的开关分段调光方案。开关关断再打开，灯光（电流）亮度改变，依次为100%，X% (X可调)。本方案及PCB板支持有电解和无电解两种应用，可通过EMC认证。

[size=12.6316px]

[size=12.6316px]
注：SM2212E也支持二段色温调节。

[size=12.6316px]SM2213E特点(SM2213EA/EB)

[size=12.6316px]1.输入电压200~240Vac或90~130Vac

[size=12.6316px]2.批量恒流精度小于±4%

[size=12.6316px]3.内置过温补偿

[size=12.6316px]4.可实现3段调节亮度，调节比例可外部设置

[size=12.6316px]5.可实现3段调节色温，输出功率可外部设置

[size=12.6316px]6.0.5-3秒开关切换，支持快速开关切换

[size=12.6316px]7.无电解应用PF>0.9(SM2213EA)

[size=12.6316px]应用案例：3段色温调节方案

[size=12.6316px]    当SM2213E在分段调节色温应用中，可根据开启和关闭控制开关，依次改变两路输出端口开关状态，实现两路不同颜色LED灯的交替亮灭以实现调节色温的目的，调节外接REXT电阻可对输出功率进行调节。

下图是SM2213E实现的开关三段调色方案。开关关闭再打开，色温改变，依次为暖白(2700K)，自然光(4000K)，冷白(6000K)。（或逆序排列：冷白－自然光－暧白）在色温调节过程中，系统保持恒功率输出，复位状态为初始状态（初始状态为暧白或冷白）。

[size=12.6316px]
注：SM2213E也支持三段亮度调节。
