上拉电阻取值问题的探讨

I2C应用中上拉电阻电源问题

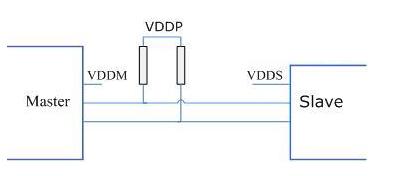

　　在部中分应用中，还存在主从设备以及上拉电阻电源不一致的情况，比如Camera模组。在很多设计方案中，Camera模组不工作时，并不是进入PowerDown模式，而是直接关闭模组供电VDDS。此时，处理器与模组相互连接的所有信号线都应该进入高阻态，否则就会有电流漏入模组;而对于此时的I2C控制信号线来说，由于上拉电阻的存在，必须关断上拉电阻电源VDDP。如果上拉电阻使用的是系统电源VDDM(VDDP=VDDM)，无法关闭，就会有漏电流进入模组;因此这种情况下，应该使用VDDS作为上拉电阻电源(VDDP=VDDS)，这样上拉电阻电源与Slave电源即可同时关闭,切断了漏电路径。
　　另外需要注意的是，在上述应用实例中选择的IO，应该选取上电默认为输入(或高阻)才行。
