射频接收芯片结构的“秘密”

率。相比于相等带宽的中频带通滤波器的设计，零中频结构只需要更简单的低通滤波器以确定I路与Q路输出信噪比。零中频结构可以在滤波器匹配和同 步检波技术上获得最佳解调效果。

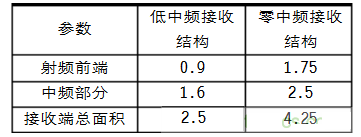

不过零中频相比于低中频技术也有自身的缺点。比如需要AGC，混频器后的直流偏移(DC offset)消除电路，并且由于信号分I、Q两路，故须两个模数转换器(ADC)及一个共用的ADC来对信号进行模数转换。IQ两路与基带芯片或集成的 基带电路之间需要一个IQ模拟接口，IQ结构存在一个重要设计难点就是IQ平衡问题。IQ两路间的幅值和相位失衡将产生IQ图像叠加在有用信号上，这会降 低EVM性能。所以，零中频结构有时还需要额外的电路来隔离基带芯片以实现同步解调。表1给出在一种IEEE802.15.4的射频接收器在0.18mm 工艺下的两种设计方案的面积对比。

通过上面的叙述，简要比较了几种常见接收结构的优缺点。选择最适合协议的结构还包括对功耗、总体匹配、镜 像消除、闪烁噪声与品质噪声等方面的考虑。在低功耗考虑方面可以有直接变频、通S-D ADC( Low pass S-D ADC)、交带通S-D ADC( Quadrature band pass S-D ADC)等考虑。对于不同的协议，他们的闪烁噪声、码率等情况都有所不同，需要仿真后得出结论。

总之，接收器结构设计非常重要，不能简单的认为哪种结构"好"哪种结构"不好"，而是需要认真的分析协议要求，根据相关参数仿真，而且最终的定案会牵涉到多方面的折衷考虑。
