调光8W FL7730MY_F116控制板

【方案介绍】
由于传统白炽灯光源消耗功率大,而且寿命短,所以LED灯泡便成为其理想的
替代品,具有功率非常低,寿命非常长等优点,以小瓦特数8W取代白炽灯40W,
12W取代白炽灯60W

【方案特色】
1.Fairchild开发出具有功率因子正义(PFC),Triac和模拟调光相容的FL7730MY_F116单级初级侧调节(PSR)控制器,FL7730MY_F116结合初级侧调节和单级PFC拓朴,以减少整体物料清单(BOM)数目,例如输入电解电容和回授电路,从而达成更小的体积及寿命更长和系统成本更低的设计.
2.支持Triac调光和解模拟调光,同时使用Fairchild独特的模拟感测技术,可以使用Triac从0%~100%整个光输出范围内提供无闪  烁的调光控制方案。

【系统方块图】
FL7730MY_F116 调光器控制系统方块图 :


【规格说明】

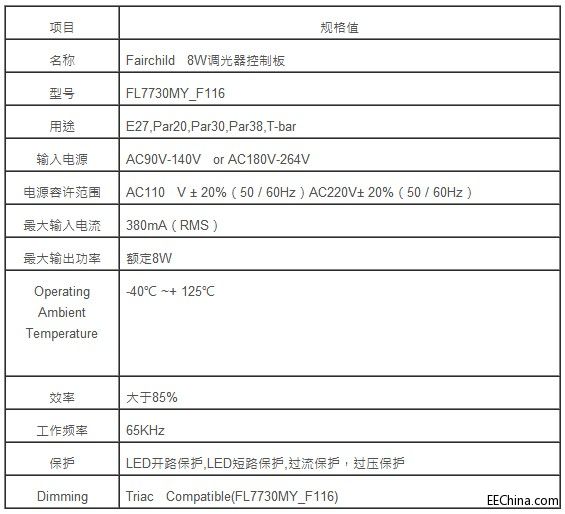

调光FL7730MY_F116方案概要：


驱动控制板外观

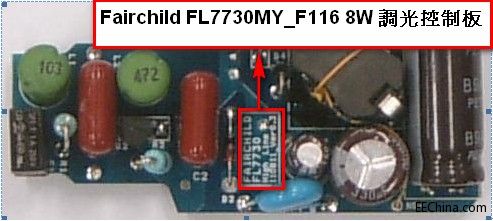

控制板_正面

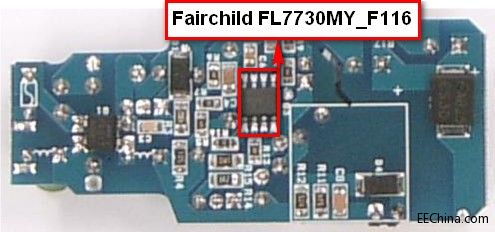

控制板_背面


功能
输入不需要电解电容
高功率因素>0.9
单级初级侧调节(PSR)控制器不需要光藕合器
精确的输出恒流控制，不受输入电压，输出电压和变压器感量影响
具有线电压补偿功能
具有线性频率控制功能，设计更简化，效率更高
精准的定电流控制(+/-5%)可准确调节输出电流而不受输入和输出电压左右
非连续电流模式(DCM)的运作下提供最佳功率因子和整体谐THD

应用范围
Isolation:up to 30W
E27,Par20,Par30,Par38,T-bar LED lighting
Blub,Down lighting,Tube

本方案来自大联大云端
