LED灯高功率因数驱动器的设计
时间:08-22
来源:互联网
点击:
6 总结
6.1 概括对比三种功率因数校正方式的特点
前面分别对三种功率因素校正结构做了介绍和相关实验,可以看出各结构都有其自身的特点,表6.1对三种功率因数校正方式做了比较说明,功率因数和谐波性能最好的是主动式功率因数矫正反激式转换结构,但其缺点是线路复杂度和元件成本比其它两种都要高;填谷式功率校正结构的缺点就是功率因数不够高,谐波性能还是不好,元件成本虽然比主动式结构低,但还是比单极式结构要高;单级功率因数校正结构在谐波和功率因数性能上能完全满足IEC63000-3-2的要求,其功率因数调整方式不仅结构简单,而且外围元件成本也最低;另一方面,在单级调整式结构中,因为桥式整流后的滤波电容容量很小,一般100~200nF左右,所以,输出电流的低频纹波会比前面两种结构都要大一些,不过可以通过加大输出端电容容量来解决这个问题。

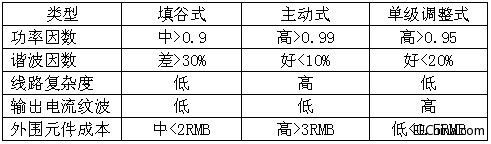

表6.1:三种功率因数校正方式性能对比结果
6.2 结论:
本文就LED照明驱动器的设计做了相关探讨和研究,特别是解决了如何用低成本的方法获得的高功率因数和低电流谐波性能,经过理论分析和实际实验论证,证明出在传统降压式结构上改进出的单级功率因数调整式结构是可以完全达到高功率因数和低谐波的性能,也能容易地应用于LED照明驱动器的实际设计。
6.1 概括对比三种功率因数校正方式的特点
前面分别对三种功率因素校正结构做了介绍和相关实验,可以看出各结构都有其自身的特点,表6.1对三种功率因数校正方式做了比较说明,功率因数和谐波性能最好的是主动式功率因数矫正反激式转换结构,但其缺点是线路复杂度和元件成本比其它两种都要高;填谷式功率校正结构的缺点就是功率因数不够高,谐波性能还是不好,元件成本虽然比主动式结构低,但还是比单极式结构要高;单级功率因数校正结构在谐波和功率因数性能上能完全满足IEC63000-3-2的要求,其功率因数调整方式不仅结构简单,而且外围元件成本也最低;另一方面,在单级调整式结构中,因为桥式整流后的滤波电容容量很小,一般100~200nF左右,所以,输出电流的低频纹波会比前面两种结构都要大一些,不过可以通过加大输出端电容容量来解决这个问题。
表6.1:三种功率因数校正方式性能对比结果
6.2 结论:
本文就LED照明驱动器的设计做了相关探讨和研究,特别是解决了如何用低成本的方法获得的高功率因数和低电流谐波性能,经过理论分析和实际实验论证,证明出在传统降压式结构上改进出的单级功率因数调整式结构是可以完全达到高功率因数和低谐波的性能,也能容易地应用于LED照明驱动器的实际设计。
