EMI/EMC设计PCB被动组件的隐藏特性解析

素决定了寄生电感的数目和大校寄生电感存在于电容的焊线之间，它们使电容在超过自共振频率以上时，产生和电感一样的行为，电容因此失去了原先设定的功能。

　　电感

　　电感是用来控制PCB内的EMI。对电感而言，它的感抗是和频率成正比的。这可以由公式：XL = 2πfL来说明，XL是感抗（单位是Ω）。例如：一个理想的10 mH电感，在10 kHz时，感抗是628Ω；在100 MHz时，增加到6.2 MΩ。因此在100 MHz时，此电感可以视为开路（open circuit）。在100 MHz时，若让一个讯号通过此电感，将会造成此讯号质量的下降（这是从时域来观察）。和电容一样，此电感的电气参数（线圈之间的寄生电容）限制了此电感只能在频率1 MHz以下工作。

　　问题是，在高频时，若不能使用电感，那要使用什么呢？答案是，应该使用「铁粉珠（ferrite bead）」。铁粉材料是铁镁或铁镍合金，这些材料具有高的导磁系数（permeability），在高频和高阻抗下，电感内线圈之间的电容值会最小。铁粉珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻和抗性分量），因此会造成线路上的些微损失。在高频时，它基本上只具有抗性分量（jωL），并且抗性分量会随着频率上升而增加，如附图一所示。实际上，铁粉珠是射频能量的高频衰减器。

　　其实，可以将铁粉珠视为一个电阻并联一个电感。在低频时，电阻被电感「短路」，电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。

　　本质上，铁粉珠是一种「耗散装置（dissipative device）」，它会将高频能量转换成热能。因此，在效能上，它只能被当成电阻来解释，而不是电感。

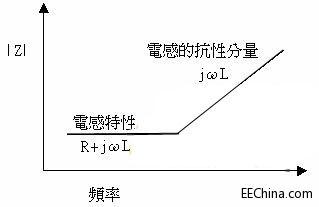

　　图：铁粉材料的特性

　　变压器

　　变压器通常存在于电源供应器中，此外，它可以用来对数据讯号、I/O连结、供电接口做绝缘。根据变压器种类和应用的不同，在一次侧（primary）和二次侧（secondary）线圈之间，可能有屏蔽物（shield）存在。此屏蔽物连接到一个接地的参考源，是用来防止此两组线圈之间的电容耦合。
