基于GUI 软件配置UCD3138 数字电源 PMBUS 命令

3 删除GUI 信息栏

用户亦可以自行删除GUI 中多余的信息栏，操作过程主要包括对应PMBUS 命令的屏蔽，UCD3138 软件对应接收处理函数的删除等。如图8，以删除红色框内的信息栏为例。查看其对应的PMBUS 命令代码是0xFA，故首先在CMD_DCDC_NONPAGED 变量中屏蔽对应的位，可以使用Bit Mask Tool。

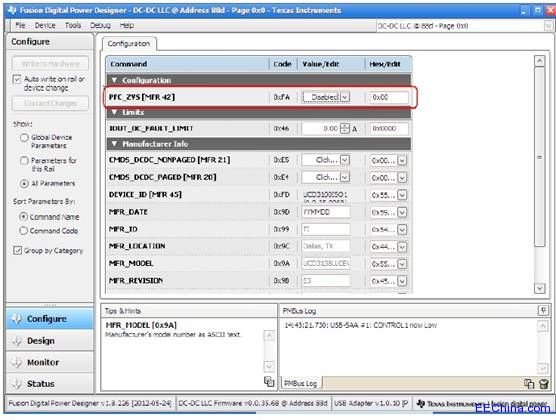

图 8：删除GUI 中的信息栏

此时重新编译软件并下载到UCD3138 后，GUI 中将不再会出现该信息栏，见图4。但UCD3138 软件中依然保留有对该PMBUS 命令的接收、转换和处理等函数，亦需要删除，在此不再赘述。

4 小结

通过上文两个实例的分析可知，用户在GUI 软件中可以灵活的添加或删除PMBUS 命令对应的信息栏，提高了GUI 的灵活性。该操作主要包括PMBUS 命令的使能或屏蔽及UCD3138 软件添加或删除相应处理函数等两大部分。

5 参考文献

1. UCD3138 datasheet, Texas Instruments Inc., 2011
2. PMBus_Specification_Part_I_Rev_1, 2007
3. PMBus_Specification_Part_II_Rev_1, 2010
4. ARM Optimizing C/C++ Compiler, v4.9, User's Guide, Texas Instruments, 2011
