U波段鳍线单平衡混频器的设计

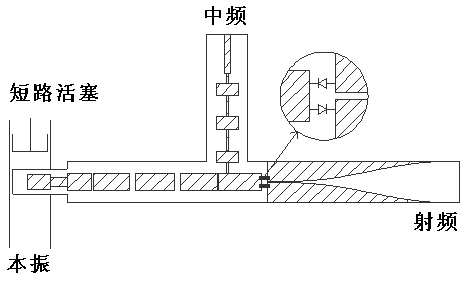

图4 鳍线悬置微带线结构混频器

该混频器的实物如图5所示，外形尺寸为30×30×40 mm³。本振固定在40 GHz，混频器的变频损耗特性如图6所示，该混频器在40～50 GHz的范围内变频损耗小于10.3 dB。本振到射频的隔离度大于18 dB。

图5 鳍线悬置微带线结构混频器实物

图6 鳍线共面线结构混频器的变频损耗

5 结论

本文设计并制作了两种U波段鳍线单平衡混频器，取得了较好了混频性能。射频在40～50 GHz范围内变化时，鳍线共面线结构的混频器变频损耗小于11.5 dB，鳍线悬置微带线结构的混频器变频损耗小于10.3 dB。
