IPM在电力机车大功率开关电源中的应用研究

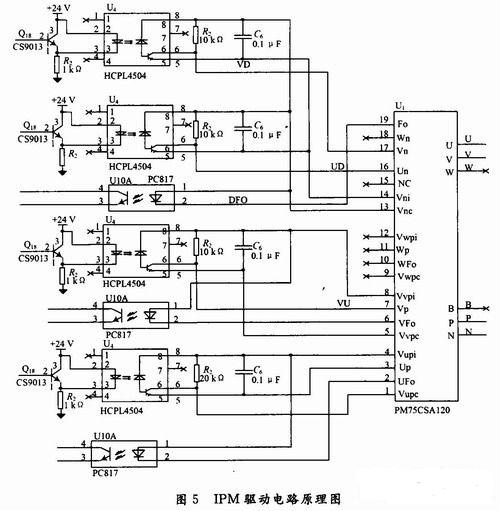

　　IPM逆变器控制信号由DSP控制单元产生，DSP选用了TI公司的TMS320F2812数字信号处理芯片。功率驱动电路的输入（即IPM的控制信号）由
　　TMS320F2812内含的全比较单元相对应的PWM0～PWM3产生。
　　TMS320F2812的事件管理器模块包含了两个功率驱动保护中断引脚（PDPINTx，x=A或B），当IPM过压、过流、短路及温度的急剧上升时，只要PDPINTx的中断未被屏蔽，则该引脚将被拉低，所有的事件管理器输出引脚均被硬件设置为高阻态。因此功率驱动保护中断引脚可用来监测直流电源的异常情况，同时实现故障保护。
　　在实际的电源调试过程中，尽管输出的电流达到了20 A，但IPM工作仍然十分稳定，通过人为设置故障，IPM保护电路反应迅速，同时有效输出故障信号，从保护了功率器件，提高了电源的稳定性。
　　4 结语
　　IPM作为一种智能功率器件，以其损耗小，开关速度快，耐压等级高，体积小，可靠性高等诸多优点，在电力电子技术领域已经被越来越广泛地应用。IPM在大功率逆变电源的应用中，减小了电源的体积和重量，提高了转换效率，保证了电源的稳定可靠性能。
