开关电源中线圈电感量的计算

　　串联电感为：
　　L=L1+L2±2M （2-109）
　　并联电感为：
　　
（2-110）
　　其中：
　　L：两个线圈连接后的电感 ［H］
　　L1 、L2 ：分别为线圈1与线圈2的自感 ［H］
　　M：两个线圈的互感 ［H］

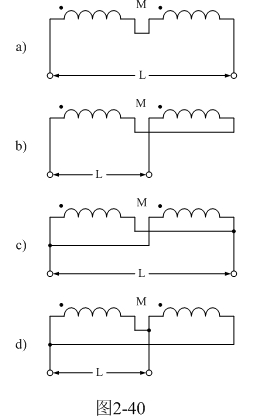

　　【说明】互感M有正负，图2-40-a和图2-40-c的接法互感M为正，图2-40-b和图2-40-d的接法互感M为负。两个线圈之间的互感M为：
　　
（2-111）
　　其中：
　　M：两个线圈的互感 ［H］
　　L1、L2 ：分别为线圈1与线圈2的自感 ［H］
　　k：两个线圈的耦合系数
　　【说明】互感的大小，取决两个线圈的结构和两个线圈的相对位置以及导磁物质。当K=1时，
，这时的耦合称为全耦合，它表示一个线圈产生的磁通全部从另一个线圈通过（没有漏磁通）。但在实际应用中，无论任何结构的两个线圈总会产生漏磁通，因此，耦合系数k总是一个小于1的数。一般带有铁芯的变压器漏感都比较小，因此，变压器初、次级线圈之间的偶合系数可以认为约等于1。
