强激光脉冲能源系统电路优化

3 实验结果

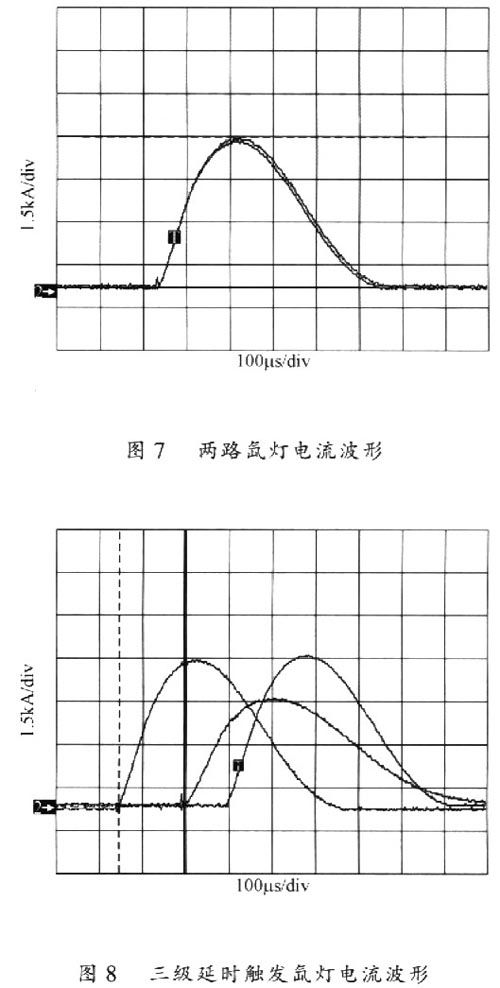

100J强激光脉冲能源系统进行了一系列的调试实验。图7给出了一级两路氙灯负载放电的电流波形(采用Rogowsky线圈测量)，两路电流分配均匀，波形基本重合。图8给出了三级氙灯负载放电的电流波形，三级氙灯放电回路按设定的延迟时间准确触发，延迟时间可以按要求准确调整。能源系统输出脉冲能量、电流幅值和波形均满足100J激光放大系统要求，系统工作稳定、可靠。

4 结语

通过实验研究，能源系统的电路结构和关键器件得到了优化，达到了100J输出激光功率放大系统能源系统的性能指标。应用以大电流真空开关、低损耗电缆为核心的电容器一端接地结构及光电隔离、屏蔽等措施有效地抑制了地电位的抬高，提高了系统的抗电磁干扰能力，实现了系统的模块化。同时，低损耗电缆的使用提高了能源系统的能量转换效率，为放大器效率的提高奠定了基础。以计算机测控技术为核心的闭环控制系统实现了系统的自动化。整套能源模块试验表明，本设计满足100J激光放大系统对能源模块的技术要求，理论计算结果和实验测试结果基本一致。下一步能源模块研制工作将在预电离技术上开展，预电离技术不仅能检验闪光灯的完好性，而且有利于延长闪光灯的寿命和提高放大器的效率。
