基于DSP的电源控制系统的软硬件开发

5 实验结果

通过搭建小容量的试验机，控制系统每个环节的设计都得到了近似工作现场的考验，经过在试验过程中不断的调整，软硬件设计都基本趋于完善。最终大容量30kVA的样机设定的各控制参数如下：输入电压220V/50Hz，输出电压115V/400Hz，载波频率为18kHz，输出功率为30kVA，输出滤波电容C = 300 F，输出滤波电感L = 70 H。图6、图7分别为阻性负载和感性负载时的电源输出电压波形，经过对输出电压的谐波分析，输出电压的THD值达到了要求的性能指标THD≤3％，结果证明了控制系统的可行性。

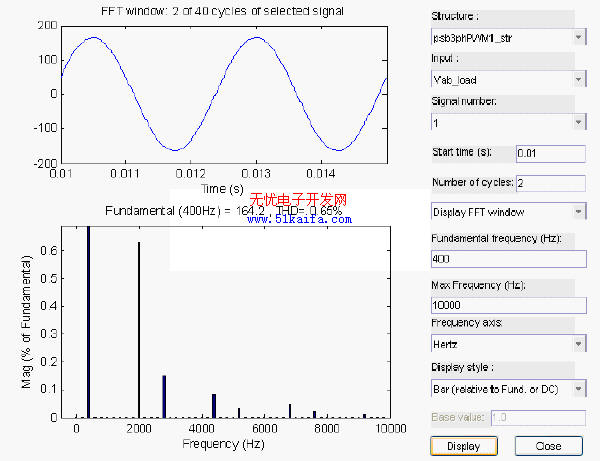

图6?阻性负载时的电源输出电压波形

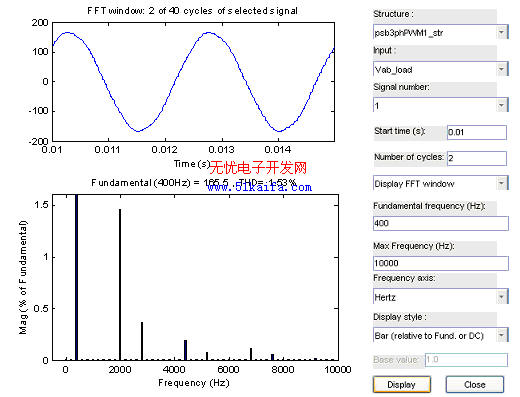

图7?感性负载时的电源输出电压波形

6 结束语

本系统利用控制领域最先进的TMS320F2812型号的DSP作控制器，与以往单片机相比，TMS320F2812的集成外设功能更多、速度更快。而且，它的价格在近几年也有了大幅度的下降。因此，本文设计的逆变电源控制系统具有操作简单、无污染、噪声低、效率高、节约成本、易扩展等多种优点，具有很好的应用前景。

本文作者创新点：针对用户对中频逆变电源的性能要求，采用控制领域最新的数字信号处理器TMS320F2812作为控制器，从软件和硬件两方面系统全面地介绍了设计逆变电源控制系统的方法。该系统的硬件电路非常简单，实现了对逆变电源的全数字控制，使逆变电源的模块化成为可能，同时也为电源的大容量扩展打下了很好的基础。
