基于CS5460A芯片的电网电流表设计

时间：11-12 来源：互联网点击：

3 控制电路

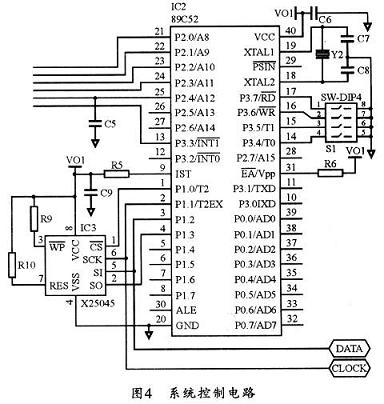

本仪表由AT89C52控制CS5460A的检测过程和显示数值，其控制电路如图4所示。电路上电以后，可通过拨码开关对电路进行初始化，并通过拨码开关输入单片机要初始化的电量的代码，然后由单片机根据设定好的编码规则向CS5460A发出相应的指令，CS5460A则根据单片机发来的指令将相应的要初始化的电量的标准校准值传给单片机．此后单片机再将此数据传给X5045并存储在其中，以供CS5460A复位时再次获得校准值，并供单片机用于随时校准检测值．这种方式可以大大提高精度。

4 显示电路

本仪表系统采用七段LED显示。移位寄存器74HCl64的时钟信号由单片机的2脚P1．1／T2EX提供，并从单片机的P1．3引脚输出数据信号(先输出低位，后输出高位)。数据首先传输到对应显示高位数码管的74HCl64，每当到来一个时钟脉冲时，数据便移位一次，这样，经过一个周期，数据就能够全部传输到其对应各位的74HCl64，最后由各位数码管锁存并显示出来。

5 软件设计

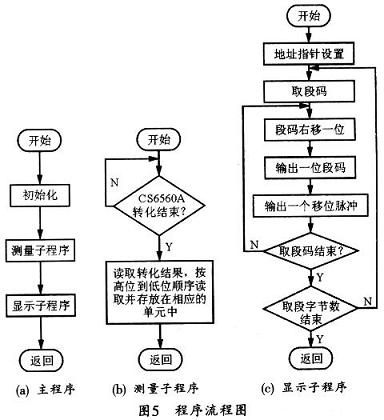

基于CS5460A的电网电流表的软件设计主要是系统初始化、测量子程序和显示子程序的设计。图5所示是其几个子程序的软件流程图。

6 结束语

本文给出了一款新型民用电流表的设计方案，详细说明了电表的工作原理和设计思想，重点介绍了电流检测电路的原理和实现电路，并给出了程序设计流程图。经使用证明，该电流表具有可靠性好，成本低，精度高，实用性强等优点。此外，还可以针对不同用户的需求，进一步增强防雷保护措施等。
