平均电流模式DC-DC控制器在的应用

应用中的注意事项

调节输入电压范围

MAX5060/MAX5061内置5V线性稳压器，可取代一个外部5V电源。如果将输入电压接至IN，输入范围指定为7V至28V。输入电压接至VCC，输入范围限制在4.75V至5.50V。在下面的例子中将IN与VCC连接在一起，旁路内部稳压器。为使电路在两种输入范围内都可连续工作，采用图4中的自举电路。扼流圈中的耦合绕组可产生一个电压，例如，8V，即使在IN引脚电压降至7V以下时，也能为IC提供一个高于电源的电压。这个自举电路还有助于降低IC的功率损耗。



图4. 扩展MAX5060/MAX5061输入电压范围的自举电路

IC的最大输入电压为28V。如果转换器需要承受高达72V的电压时，推荐使用图5电路。此电路还能提供反向输入电压保护。



图5. 这个电路将MAX5060/MAX5061的输入电压限制在28V，并保护电路免受电池反接故障的损坏

同步开关频率

同步开关频率是信息娱乐系统避免敏感负载受到DC-DC转换器干扰的重要举措，这些敏感负载，包括汽车无线电广播系统、TV调谐器、显示器和导航系统等。这些器件可通过以下途径实现同步：使DC-DC转换器工作在自激振荡模式，然后利用高性能处理器将其同步到所要求的频率。MAX5060/MAX5061工作在一个范围为125kHz至1.5MHz的可同步振荡频率。

如果不能将MAX5060/MAX5061与外部时钟同步，或转换器的开关频率产生过强的EMI，则可选择扩频振荡器，如DS1090U-16扩频振荡器，如图6所示，来驱动SYNC引脚。本例中，DS1090U-16的外部电阻将频率设置在300kHz，频率抖动范围为±4%，即12kHz。抖动比例不应太高，因为扩频会引起系统环路的相位偏移，需要进行补偿。有关DS1090的频率计算可参考应用笔记3692：DS1090频率计算器。

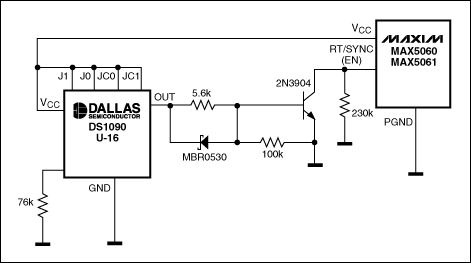

图6. 将MAX5060/MAX5061同步在扩频时钟(DS1090)，可有效降低电磁辐射

升/降压工作

MAX5060/MAX5061也可实现升/降压转换(图7)。



图7. 利用MAX5060/MAX5061构建简单的升/降压转换器

注意：图7中的电容C1和C2需要比输出相同电流的降压转换器承受更大的纹波电流，另外，图中的两个电感可以用同一磁心绕制，L1、L2的同名端如图7所示。如果使用独立的电感，则可忽略绕制方向问题。

MAX5060/MAX5061的CSA共模范围可以扩展到0至5.5V，设计输出电压大于5V的转换器时，可以选用以下两个电路。图8电路使用了一个现成的电流检测变压器，图9电路使用一个电阻桥。选用1%电阻进行设计，为减小电阻kRS的尺寸和功耗，将VRS偏置在5V。EAN输入应设为0.6V，需要一个独立的分压器。



图8. 使用电流检测变压器检测电流



图9. 使用电阻桥检测电流

结论

虽然CMC DC-DC转换器已经备受设计者的青睐，但利用廉价检流电阻提供高效率转换的要求暴露出了CMC的主要缺陷：对噪声的敏感性。MAX5060/MAX5061所采用的ACMC技术解决了噪声敏感度等问题。ACMC可使DC-DC转换器设计满足高性能微处理器的要求，特别是汽车多媒体终端的高性能微处理器。
