基于DS18B20和nRF2401的库区测温网络无线传输系统

4 系统运行情况

PC机应用程序采用Visual Studio2010 VB.net编写，上位单片机与PC机应用程序之间的通信通过串口控件实现，二者之间的参数设置需一致。

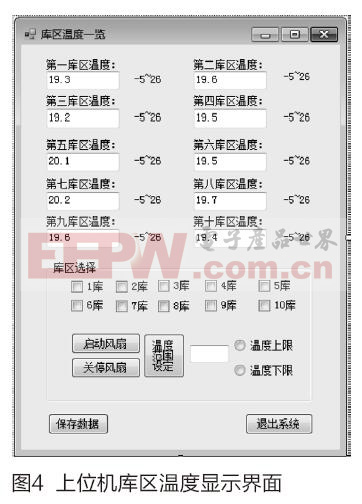

程序运行界面如图4所示，各库区温度正常时，温度值字体颜色正常，某库区温度超过正常值时，相应温度值字体以红色显示并闪烁，下位单片机自动接通对应库区继电器，启动散热风扇进行降温;当温度下降至正常值后，单片机控制继电器关断散热风扇，同时温度值字体颜色恢复正常。温度值右侧标签显示的数据是设定的正常温度范围。

“库区选择”组合框中有10个复选框，对应10个库区;按下“启动风扇”按钮可对所选库区进行强制通风;按下“关闭风扇”按钮可强制关闭散热风扇;按下“温度范围设定”按钮可对所选库区报警温度阈值进行设置;按下“保存数据”按钮可将库区编号、温度值、时间信息等保存至指定位置，便于查看分析。

5 结论

利用本文设计的无线传输系统，可以采集10个重要库所的温度数据，经过单片机的处理，将数据通过nRF2401传输给PC机显示。经实测证明，此无线传输方案能准确采集并传送温度数据，传送距离可达60米，空旷地带接近100米，既避免了繁琐的布线，又可有效防止恶劣天候的影响，采用元件少、简单易行、成本低廉、性能可靠、便于检修，是一种新颖实用的库区温度监控系统。

参考文献：
[1]刘斌.基于nRF2401和GPRS的无线温度传输系统设计[J].现代电子技术,2012;35(15):46-48
[2]王旭,马汝建,王洪斌. 基于nRF24E1的多点无线测温报警系统设计[J]. 济南大学学报(自然科学版),2013;27(4);352-357
[3]丁恩杰,踪晓志.基于nRF24E1和DS18B20的无线测温系统[J].仪表技术与传感器,2010;11(3);60-62
[4]李飞,沈玲,黄熹. 1-Wire总线测温网络的构建[J]. 电子产品世界,2012;(10);43-44
[5]孙保群,王琼. 基于nRF2401软件跳频协议的设计与实现[J].电子技术应用,2012;38(5);46-48,51
[6]郭吉术,林明星,刘伟,等. 基于nRF2401的无线扭矩监测系统[J].仪表技术与传感器,2012;(12);57-60
[7]朱嵘涛,徐爱钧,叶传涛. STC15单片机和nRF2401的无线门禁系统设计[J].单片机与嵌入式系统应用,2014;(6);57-60
[8]王晓峰,张致恒,张　波,等. 基于nRF2401的高速路不停车收费系统[J]. 电力学报,2009;24(5);431-433
[9]吕胜杰,霍淑艳. 基于DS18B20的单总线多点测温技术[J].现代电子技术,2011;34(2);185-187
[10]陈佳闻. 基于多点测温的温室智能控制系统设计[J].山东农业大学学报(自然科学版),2010;41(3);435-439
