物联网应用催生新型智能代工厂

后记：三重富士通半导体公司概况

三重富士通半导体公司总部坐落在风景优美的日本神奈川县横滨市港北区新横滨，这里是日本高科技聚集的产业区，很多世界级的科技公司总部就设在这里。“我们将公司总部及市场营销的据点设在这里以拓展全球性业务。并且交通相当便利，乘坐新干线，距离我们设在三重县桑名市的工厂大概1.5小时。” 外山弘毅先生表示。

另外，在地震应对措施方面，在半导体制造业中采用混合隔震结构的晶圆厂，三重富士通半导体公司尚属世界首家。“我们在建筑物与地基之间设置了三道隔震装置，在正常状况下可将微震的影响控制在最小限度，以实现对客户的稳定供给。” 外山弘毅先生表示。

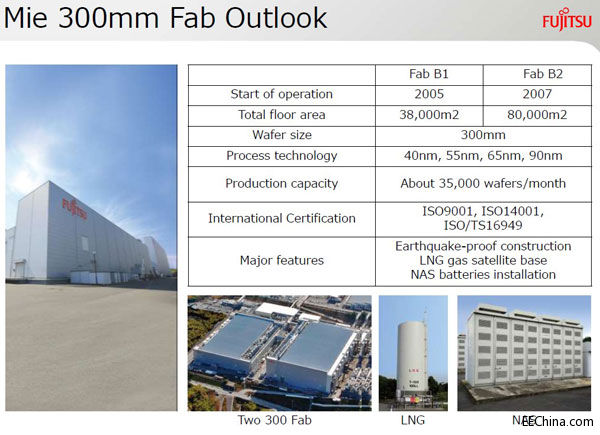

图5. 三重富士通半导体公司概况

现在万事俱备，三重富士通半导体公司将凭借超低功耗制程和内存嵌入系统的优势强项并配备经验丰富的工程师、不断改良生产，以混合隔震建筑等高风险应对能力为基础，以世界最受喜爱的代工企业为奋斗目标，致力于为物联社会的技术革新做出贡献。
