Acrel-2000电力监控系统在启东行政中心项目中的应用

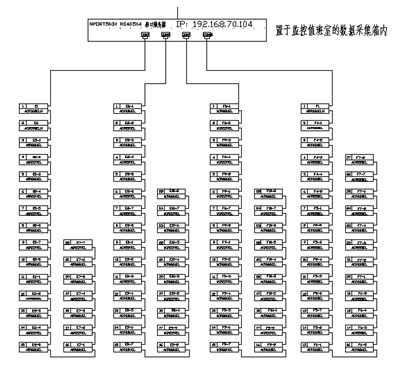

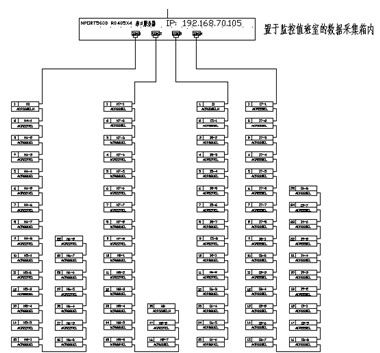

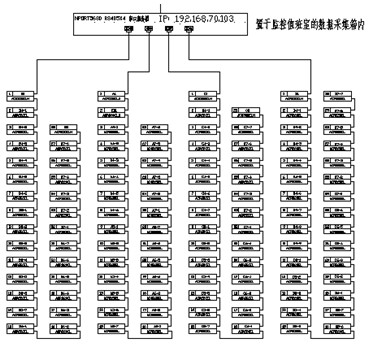

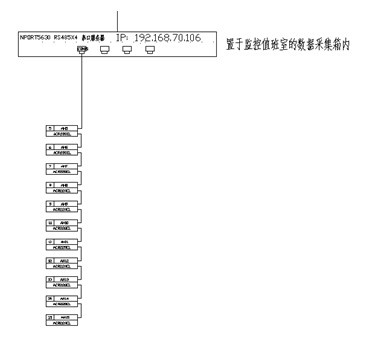

质，安科瑞电气股份有限公司系统部根据用户的几点需求以及在相同性质工程中的经验，对该建筑的智能配电系统的搭建做以下设计：启动行政中心所有监控点位现已安装智能电力仪表，且均采用标准的Modbus-RTU协议。将现场安装的智能仪表通过屏蔽双绞线以手拉手式相连，数据总线直接铺设至主机所在的值班室。数据总线通过数据采集器将数据传输至系统主机。系统架构如下图XT-1至XT-5所示：

图XT-1

图XT-2

图XT-3

图XT-4

图  XT-5

4、系统功能

   上位机软件采用Acrel-2000电力监控软件，通过软件进行设备配置、数据库变量配置、界面设计等，完成了在上位机软件监控及电力监控的功能。

4.1用户权限管理

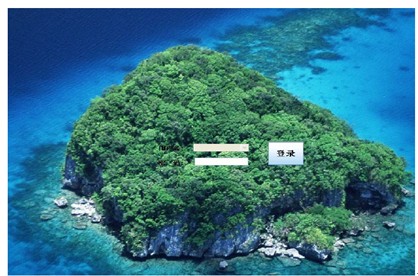

    针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作，方便用户对账号和权限的修改。软件登陆需要输入正确的用户名及密码才能进入软件功能窗口，登陆界面如图1所示：

图1

4.2 配电室监控画面

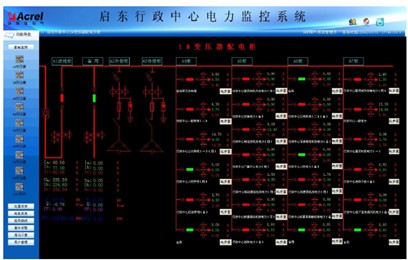

    电力监控系统主要实时监测配电室监控回路的运行状态，红色代表合闸，绿色代表分闸。在监控画面中可以直观的看到每路回路进线和出线的运行参数和状态，可以看到出线侧的所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度等。变电所的软件界面如图2所示：

图2

4.3 系统网络拓扑图

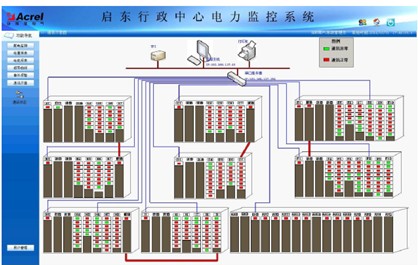

    系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。如图3所示：

图3

  4.4 参数报表示意图

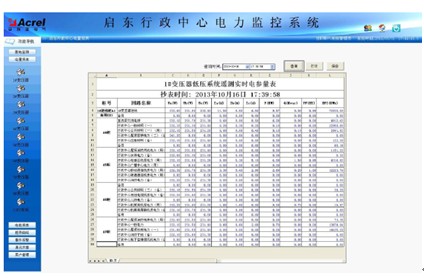

    变电所配电系统中要定期打印相应的参数报表来核查系统的运行状态，Acrel-2000电力监控系统为本项目制作了相应的报表。通过点击菜单栏上的“统计报表-参数抄表”，即可查询某时刻的电参量。主要的数据包括：三相电压、三相电流、电能、有功功率、无功功率、功率因数以及频率。该报表可实现系统运行期间的任意时间抄表的功能。具体界面如图4所示：

图4

  4.5 电能报表示意图

    电能报表也可以像电参量报表一样实现监测时间内的任意时间段报表打印，电能报表所显示的回路安装的智能仪表须具备电能计量功能。具体报表如图5所示：

图5

  4.6 趋势曲线

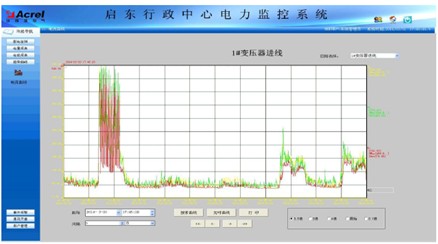

    通过后台系统对各个回路安装电力仪表数据的采集、处理，以趋势曲线的形式来显示用户用电回路的用电趋势，便于用户分析用电的合理性，同时也为故障追忆提供相关数据。具体界面如图5所示：

图6

5、实施效果对比

6 、结束语

    随着用户端对电力供应的稳定性、可靠性、维护等需求的提高。电力监控系统已成为全国各地重点工程项目、标志性建筑/大型公共设施、民用大面积多变电所用户的必然选择，本文介绍的Acrel-2000电力监控系统在启东行政中心项目中的应用，可以实现对变电所低压配电回路用电的实时监控和电能管理，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对模拟分合闸、负载越限具有弹出报警对话框及报警声音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究。该系统运行安全、可靠、稳定，为变电所用户解决用电问题提供了真实可靠的依据，取得了较好的社会效益。
