NXP应用于工业控制领域之eDP转LVDS解决方案

【方案介绍】
因应Intel & AMD X86未来新平台架构移除LVDS等video接口, NXP推出DP to LVDS的产品PTN3460BS以填补工控领域对相关应用的需求, 其简易的操作及使用特性,可以节省工程师许多的开发时间及开发成本

【系统方块图】


【方案特色】
支持单电压模式, 且产品内建MCU与NVM (Non-Volatile Memory), 可以透过SMBUS(I2C)或DP AUX接口对Firmware自由的进行更新, 内建7组EDID空间可以预存与修改LVDS屏幕相关信息,无须再另挂EEPROM, 除此之外,firmware 开放了LVDS Power开关机时序与PWM的时间调整,

【规格说明】
电源: 支持3.3V电压操作与3.3V/1.8V双电压模式
ESD保护规格: 8 kV HBM, 1 kV CDM
操作温度: 0C to 70C
包装: HVQFN56 package 7mm x 7mm, 0.4 mm pitch

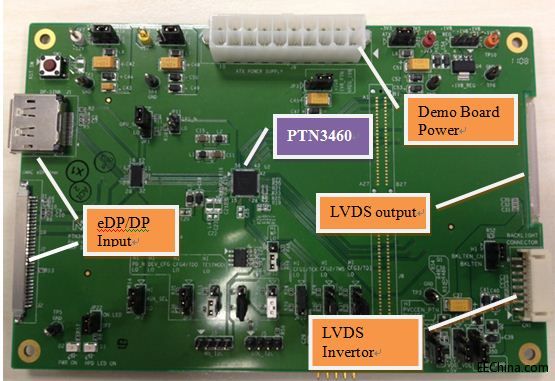

产品Demo板与示意图


【产品应用】
AIO (All In One) 产品
Notebook 平台产品/ 工业计算机 IPC
Netbooks / Net tops
