永磁同步伺服电机（PMSM）驱动器原理

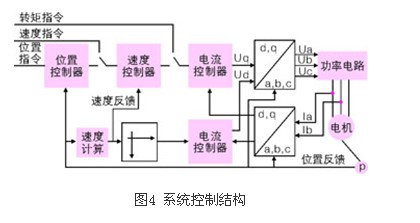

　　伺服驱动器控制交流永磁伺服电机（pmsm）伺服驱动器在控制交流永磁伺服电机时，可分别工作在电流（转矩）、速度、位置控制方式下。系统的控制结构框图如图4所示由于交流永磁伺服电机（pmsm）采用的是永久磁铁励磁，其磁场可以视为是恒定；同时交流永磁伺服电机的电机转速就是同步转速，即其转差为零。这些条件使得交流伺服驱动器在驱动交流永磁伺服电机时的数学模型的复杂程度得以大大的降低。从图4可以看出，系统是基于测量电机的两相电流反馈（ia、ib）和电机位置。将测得的相电流（ia、ib）结合位置信息，经坐标变化（从a，b，c坐标系转换到转子d，q坐标系），得到id、iq分量，分别进入各自得电流调节器。电流调节器的输出经过反向坐标变化（从d，q坐标系转换到a，b，c坐标系），得到三相电压指令。控制芯片通过这三相电压指令，经过反向、延时后，得到6路pwm波输出到功率器件，控制电机运行。系统在不同指令输入方式下，指令和反馈通过相应的控制调节器，得到下一级的参考指令。在电流环中，d，q轴的转矩电流分量（iq）是速度控制调节器的输出或外部给定。而一般情况下，磁通分量为零（id=0），但是当速度大于限定值时，可以通过弱磁（id《0），得到更高的速度值。
　　从a，b，c坐标系转换到d，q坐标系有克拉克（clarke）和帕克（park）变换来是实现；从d，q坐标系转换到a，b，c坐标系是有克拉克和帕克的逆变换来是实现的。
结语
　　本文简单的介绍了伺服驱动器的几个主要的功能模块的实现及原理，谨帮助大家对伺服驱动器有进一步了解之用，大家如果想更深入的了解伺服驱动器的设计原理，请参考其它的文献。
