信号隔离器的抗干扰技术和应用

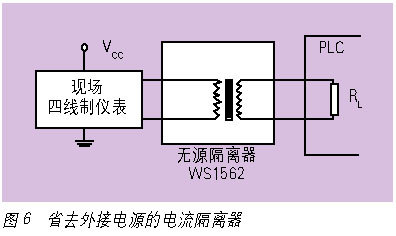

　　一般4～20mA电流信号隔离器需要外接工作电源。这里推荐一种不用另外再加电源的隔离器WS1562。如图6。WS1562的最大特点是无需外接电源，接线简捷、功耗低、可靠机能高，多路连接符合上述两个原则。

　　图7是WS1562在输出为20mA前提下，输出负载和输进端电压关系曲线。VIN表示输进端电压、RL表示输出负载电阻、VO表示输出负载电阻上的电压。

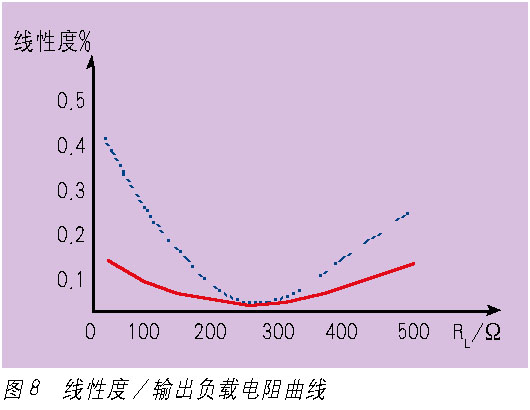

　　图8给出两种无源隔离器输出负载对线性度曲线，其中实线描绘的机能较好，输出负载电阻RL从0～500Ω变化，线性度都在0.2%以内。

　　2. 主要参数选取
　　选择隔离端子除了要确定功能、注意适应前后端接口外，尚有精确度、功耗、噪音、尽缘强度、总线通信功能等良多参数需要使用者慎选
　　精确度长短常重要的参数。与它有关系的参数良多。时间漂移和温度漂移2个参数表明了
　　精确度的不乱程度，要求这2个参数值越小越好。
　　另一个对精确度产生影响的参数是噪音。因为隔离端子一般采用DC/DC产生隔离电源给产品内部电路供电，而输进信号也要先被调制成脉冲再经由隔离带(光耦或变压器)然后解调到输出。以CPU为核心的隔离端子也存在脉冲信号。这些工作脉冲的频率多在20kHz～500kHz范围，它的边缘陡峭、谐波丰硕，对信号的污染很难消除。如果噪音幅度高，数据采集器收集到信号的误差就大，所以噪音的峰值和能量越小越好。
　　功耗是指隔离端子工作时消耗的电能，它和产品的内部热量温度有关。图9给出两种具有不同功耗的隔离端子按2种排列方式：独立放置、10只一排紧密排列前提下，内部温度和环境温度(产品仿单上称为：工作温度)的关系曲线。
　　图9中D曲线表明当产品本身消耗功率较大、处于紧密排列、环境温度较高时，产品内部温度就高。长时间的高温环境将使产品内部集成电路参数蜕变、电阻阻值变化、电容漏电增大等，导致产品机能下降、可靠性降低、甚至失效。

　　隔离端子设计日趋小型化，其目的就是少占空间，允许密集安装。密集安装就存在散热标题题目，进一步讲，必需降低产品工作电流，降低产品内部温度，这是提高产品可靠性的措施之一。
　　隔离端子采用导轨安装，连接采用端子接线，合用安装在机柜中，它的接线拆换利便。
