详细剖析数字隔离器结构原理及优势

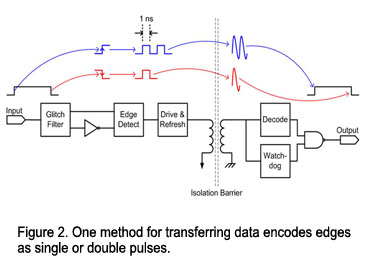

　　图2. 一种数据传输方法是将边沿编码为单脉冲或双脉冲

　　另一种方法是使用RF调制信号，其使用方式与光耦合器使用光的方式非常相似，逻辑高电平信号将引起连续RF传输。这种方法的功耗高于脉冲方法，因为逻辑高电平信号需要持续消耗电能。
　　也可以采用差分技术来提供共模抑制，不过，这些技术最好配合变压器等差分元件使用。
　　选择正确的组合
　　数字隔离器在尺寸、速度、功耗、易用性和可靠性方面具有光耦合器所无法比拟的巨大优势。在数字隔离器领域，不同的绝缘材料、结构和数据传输方法组合造就不同的产品，而不同的产品适合不同的具体应用。如上所述，基于聚合物的材料提供最鲁棒的隔离能力，这种材料几乎适合所有应用，但医疗保健和重工业设备等要求最严格的应用受益最大。为了实现最鲁棒的隔离，聚酰亚胺厚度可以超过对电容而言的合理厚度；因此，基于电容的隔离最适合不需要安全隔离的功能隔离应用。在这种情况下，基于变压器的隔离可能是最合理的，特别是结合差分数据传输方法，以便充分利用变压器的差分特性。
