AMC系列多回路监控单元在智能配电回路中的应用

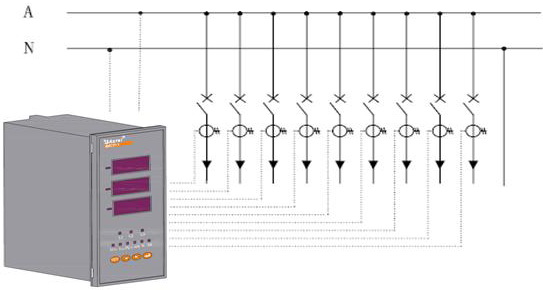

图  6

4.2  应用案例

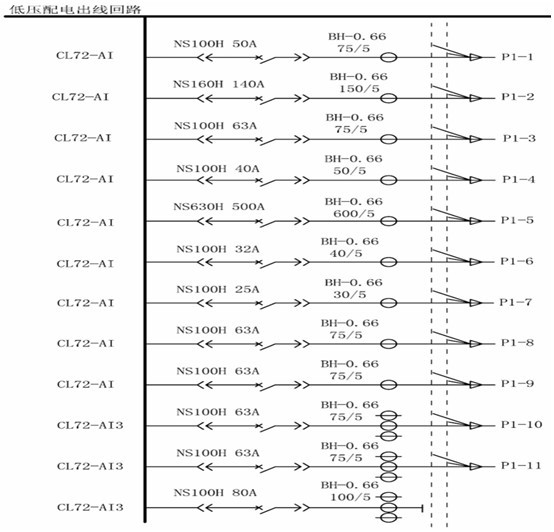

　　图7是江苏某广电大厦0.4kV低压配电出线图。在该设计图中，每个单相负载的电流测量采用CL72-AI（测量单相电流）表来实现，每个三相负载的电流测量由CL72-AI3来实现（测量三相电流）。由图可以看出，该出线回路总共要使用12个仪表。

图 7　　

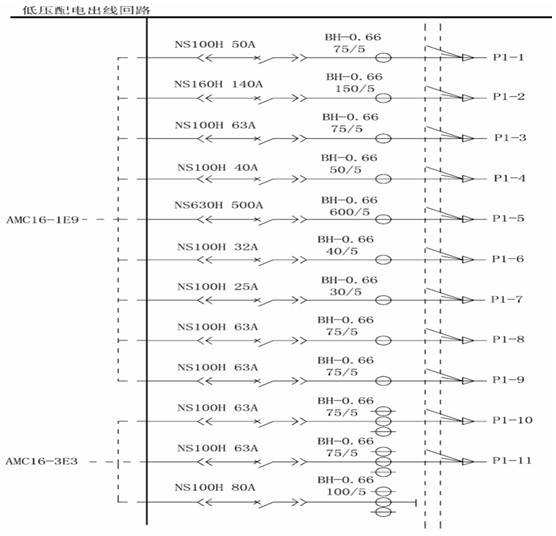

　　图8是采用AMC多回路监控单元后，针对图7系统所做的修改。由图8可以看出，1个AMC16-1E9代替了9个CL72-AI，1个AMC16-3E3代替了3个CL72-AI3，大大简化了系统，并可同时检测母线电压、每个出线回路的电能，并可利用通讯接口，实现广电大厦的内部电能计量、考核、管理。

图 8

5　 结语
　　AMC系列产品的功能强大，单个仪表能够测量多个回路负载的多种电参量。对比图7和图8两种设计方案，采用AMC系列多回路智能监控单元，能够大大简化系统的设计方案，与传统方案相比，降低用户的投资成本，方便了系统的接线、安装、调试、维护等优点。
