基于PROFIBUS-DP的电能管理及电力监控系统

2　 系统功能
　　基于PROFIBUS-DP的电能管理与电力监控系统，上位机软件为ACREL-3000电力监控组态软件。通过该软件进行组态，可以在上位机界面上实现队所有电参量的实时显示，如I、U、P、Q、kWh等，图4所示为本系统的电能管理及电力监控系统主界面。

　

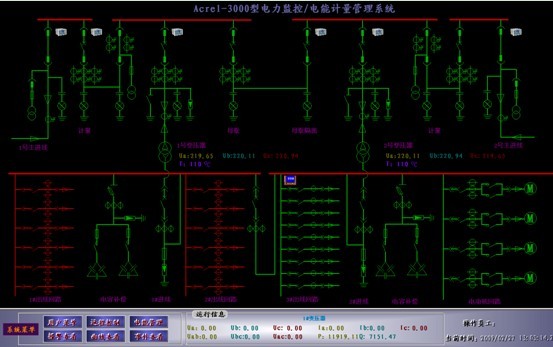

　图4　ACREL-3000电力监控/电能计量管理系统实现实时采集监控界面

　　ACREL-3000还可以实现主要电力参数的实时运行曲线、历史趋势曲线等绘制，如图5所示。另外，ACREL-3000还具有强大的报警功能、报表功能、查询功能、打印功能等。强大的数据库可以将历史记录保留3年以上。

　　

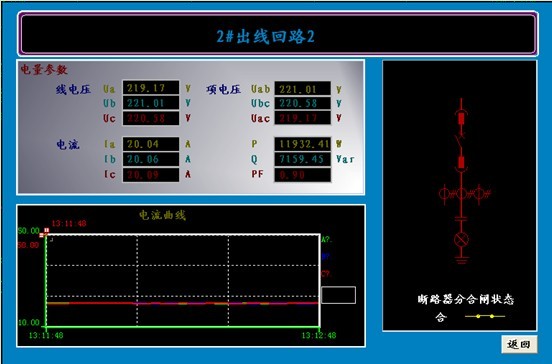

图5　ACREL-3000 实时曲线界面

　　通过ACREL3000界面还可以实现对PROFIBUS各从站的网络参数采集和显示，比如：总线参数、从站状态、主站模式、看门狗、组态信息以及从站诊断数据等。对于系统的检修和维护也起到非常方便的指导作用。
3　 结束语
　　该系统采用安装了CP5611通信板卡的工控机作为PROFIBUS主站，使用多种方法将电力监控仪表集成到PROFIBUS-DP网络中。调试结果表明：上位机主站能够按时间每隔1s轮流对各个电力监控仪表进行采集数据，运行通信情况良好。
　　理论上来说，一个PROFIBUS网络的最高传输速率可达12Mb/s，一个网段可带32个从站，一个网络可带126个从站。这里每个DP从站（200系列PLC、ANYBUS网关、PB-B-MODBUS总线桥）根据自身情况带若干个仪表，一个系统网络所带仪表的数量是非常之大的，相对于由通信扩展卡或通信服务器组成的MODBUS系统来说，同样数量的仪表组网，可以节省大量硬件组网设备。
　　根据系统提供的组网方法，不仅能将工业自动化控制系统与电能管理电力监控系统集成为一体，而且整个网络具有现场总线系统的智能化管理，具有很高的先进性，还可以节约大量的硬件成本。
