采用IGBT设计UPS的技术方案

时间:10-18 来源:互联网 点击:



b.过电压损坏

        防止过电压损坏方法有:优化主电路的工艺结构,通过缩小大电流回路的路径来减小线路寄生电感;适当增加IGBT 驱动电阻Rg 使开关速度减慢(但开关损耗也增加了);设计缓冲电路,对尖峰电压进行抑制。用于缓冲电路中的二极管必须是快恢复的二极管,电容必须是高频、损耗小,频率特性好的薄膜电容。这样才能取得好的吸收效果。常见电路有耗能式和回馈式缓冲电路。回馈式又有无源式和有源式两种,详细电路设计可参见所选用器件的技术手册。

c.桥臂共导损坏

        在UPS 中,逆变桥同臂支路两个驱动必须是互锁的,而且应该设置死区时间(即共同不导通时间)。如果发生共导,IGBT 会迅速损坏。在控制电路应该考虑到各种运行状况下的驱动问题控制时序问题。

d.过热损坏

        可通过降额使用,加大散热器,涂敷导热胶,强制风扇制冷,设置过温度保护等方法来解决过热损坏的问题。此外还要注意安装过程中的静电损坏问题,操作人员、工具必须进行防静电保护。
结论

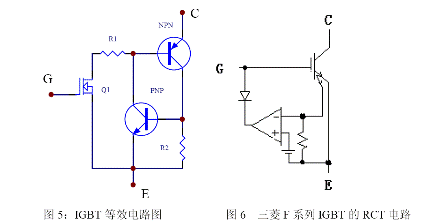

a.IGBT 兼具有功率MOSFET 和GTR 的优点,是UPS 中的充电、旁路开关、逆变器,整流器等功率变换的理想器件。

b.只有合理运用IGBT,并采取有效的保护方案,才可能


其它内容参见:IGBT 系统设计攻略
